Hvordan kan en 37,5KVA stangmonteret transformator forbedre pålidelig strømfordeling

Guangbianleverer37,5KVA stangmonteret transformertil overhead distributionssystemer, der betjener boliger, landbrug, kommercielle og lette industribelastninger. Denne transformer er designet til praktisk udendørs installation og kombinerer kompakt stangmonteret installation, kobberviklinger, olieisolering, kontrolleret fremstilling og fabrikstestning for at understøtte stabil mellemspænding-til-lavspændingsstrømfordeling.

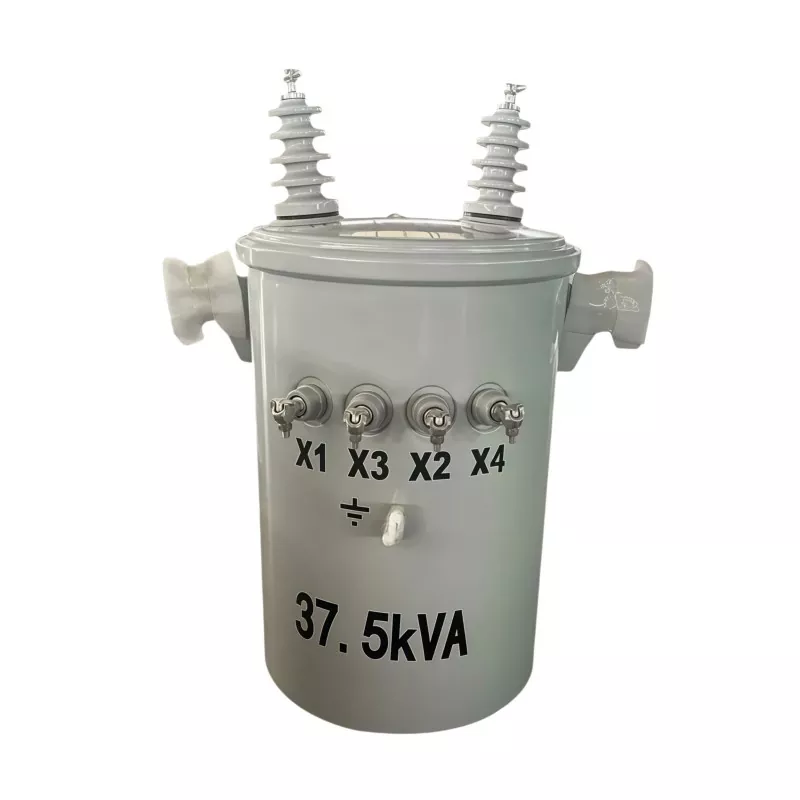

En 37,5KVA stangmonteret transformer er en distributionstransformator designet til at reducere mellemspændingselektricitet fra luftledninger til en lavere spænding, der er egnet til slutbrugere. Dens nominelle kapacitet på 37,5 KVA gør den velegnet til relativt moderate elektriske belastninger, hvor en kompakt, forhøjet transformerinstallation foretrækkes. Denne artikel forklarer, hvordan transformeren fungerer, hvor den bruges, hvilke tekniske faktorer der påvirker ydeevnen, hvordan den fremstilles og testes, og hvorfor stangmonteret installation kan være praktisk for moderne overliggende distributionsnetværk.

Indholdsfortegnelse

Hvad er en 37,5KVA stangmonteret transformer?

Hvordan virker en 37,5KVA stangmonteret transformer?

Hvor bruges en 37,5KVA stangmonteret transformer?

Hvad er nøglefunktionerne?

Hvordan er transformatoren fremstillet?

Hvilken test bør købere overveje?

Hvorfor vælge en stangmonteret distributionstransformator?

Hvordan skal købere vælge den rigtige transformer?

Ofte stillede spørgsmål

Konklusion

Hvad er en 37,5KVA stangmonteret transformer?

En 37,5KVA stangmonteret transformer er en elektrisk distributionsenhed installeret på en forsyningsstang eller en sammenlignelig overliggende støttestruktur. Dens primære funktion er at nedtrappe mellemspændingselektricitet fra en luftledning til en lavere spænding, der kan bruges af private, landbrugs-, kommercielle og lette industrielle forbrugere.

37,5KVA-klassificeringen repræsenterer transformatorens tilsyneladende effektkapacitet. I praktisk distributionsplanlægning kan denne kapacitet være velegnet til netværk med moderat efterspørgsel, hvor en større transformer vil indføre unødvendig kapacitet, mens en mindre enhed kan blive overbelastet.

Den stangmonterede konfiguration giver også et praktisk alternativ til jordmonteret udstyr. Fordi transformatoren er forhøjet, kan værdifuld jordplads forblive tilgængelig til veje, bygninger, landbrugsdrift eller anden infrastruktur.

For købere, der undersøger forskellige transformerkonfigurationer, giver Guangbians krafttransformatorløsninger yderligere oplysninger om olie-nedsænkede, tør-type og stangmonterede transformermuligheder.

Hvordan virker en 37,5KVA stangmonteret transformer?

Driftsprincippet er baseret på elektromagnetisk induktion. Selvom udstyret er kompakt, afhænger dets drift af koordineret ydeevne mellem den magnetiske kerne, primærviklingen, sekundærviklingen, isoleringssystem og kølemedium.

1. Mellemspændingsindgang

Elektrisk energi kommer fra et overliggende distributionsnetværk og kommer ind i transformatorens primære vikling. Den nøjagtige indgangs- og udgangsspændingskonfiguration afhænger af projektets krav og gældende forsyningsstandarder.

2. Generering af magnetfelt

Vekselstrøm, der løber gennem primærviklingen, skaber et skiftende magnetfelt i transformatorkernen. Kornorienteret elektrisk stål er almindeligt anvendt i distributionstransformatorkerner, fordi dets magnetiske egenskaber hjælper med at kontrollere kernetab.

3. Spændingstransformation

Det skiftende magnetfelt inducerer spænding i sekundærviklingen. Drejningsforholdet mellem de primære og sekundære viklinger bestemmer spændingstransformationsforholdet, hvilket gør det muligt at reducere mellemspændingsforsyningen til en brugbar lavere spænding.

4. Lavspændingsstrømforsyning

Den transformerede elektricitet leveres derefter til tilsluttede belastninger gennem lavspændingsdistributionsnettet. Korrekt transformatordimensionering hjælper med at opretholde acceptable driftsforhold, samtidig med at unødvendige kapacitets- og energitab undgås.

Hvor bruges en 37,5KVA stangmonteret transformer?

Kapaciteten på 37,5KVA er især relevant for distributionssystemer med lavt til moderat elektrisk behov. Typiske anvendelser omfatter:

• Boligfordeling:Forsyning af boliger, boligklynger på landet og små samfund.
• Elektrificering af landdistrikter:Understøtter netværksudvidelse i områder, hvor overhead distribution er meget udbredt.
• Landbrugsfaciliteter:Leverer strøm til kunstvandingspumper, landbrugsbygninger, husdyrfaciliteter og drivhusudstyr.
• Små erhvervsbygninger:Support af butikker, kontorer, værksteder, lagerfaciliteter og lignende lokaler.
• Lette industrielle belastninger:Forsyning af mindre forarbejdningsfaciliteter og vedligeholdelsesværksteder med moderat efterspørgsel.
• Midlertidige projekter:Levering af udendørs elektrisk distribution til udvalgte konstruktions- eller ingeniørapplikationer.

Før de specificerer en transformer, bør ingeniører beregne det faktiske og forventede belastningsbehov i stedet for udelukkende at vælge udstyr i henhold til den nominelle kapacitet.

Hvad er nøgleegenskaberne ved en 37,5KVA stangmonteret transformer?

Adskillige konstruktions- og ydeevnekarakteristika påvirker egnetheden af ​​en stangmonteret transformer til et udendørs distributionsprojekt.

For indkøbshold bør disse karakteristika evalueres sammen med det påkrævede spændingsforhold, frekvens, fasekonfiguration, isolationsniveau, miljøforhold, gældende standarder og forsyningsspecifikationer.

Hvordan er transformatoren fremstillet?

Produktionskvalitet har et direkte forhold til transformatorens pålidelighed. For en 37,5KVA stangmonteret enhed involverer produktionsprocessen flere kontrollerede faser i stedet for blot at samle en tank, kerne og viklinger.

Kernefremstilling

Kernen er fremstillet af elektriske stålplader, der skæres til kontrollerede dimensioner og samles til et magnetisk kredsløb. Korrekt stabling, samlingsarrangement, overfladetilstand og spændetryk hjælper med at kontrollere magnetiske tab og mekanisk stabilitet.

Præcisionsopvikling

Opviklingstrinnet bestemmer vigtige elektriske og mekaniske egenskaber. Guangbians produktinformation specificerer rene kobberviklinger til dens 37,5KVA enhed. Lederstørrelsen, antallet af vindinger, viklingsspændingen, lagarrangementet og isoleringssystemet skal alle kontrolleres omhyggeligt.

Efter vikling kan vakuumimprægnering hjælpe isoleringsmateriale med at trænge ind i rummet i spolen og forbedre mekanisk fiksering, dielektrisk ydeevne og varmeoverførsel.

Kerne- og spolesamling

De færdige spoler er samlet med transformatorkernen, isoleringskomponenter og elektriske forbindelser. Passende afstande mellem spændingsførende komponenter er afgørende for isoleringsydelse og sikker drift.

Tank samling

Den aktive del er installeret inde i transformatortanken og nedsænket i isoleringsolie. Olien fungerer både som et elektrisk isoleringsmedium og som et kølemedium. Guangbians offentliggjorte fremstillingsinformation angiver, at mineralsk isoleringsolie dehydreres og afgasses før påfyldning, mens tanksvejsninger inspiceres for integritet.

Hvilken test bør købere overveje?

Fabriksafprøvning er en vigtig del af indkøb af transformer, fordi elektrisk ydeevne ikke kan evalueres pålideligt ud fra udseendet alene. Ifølge Guangbians offentliggjorte produktinformation gennemgår dens 37,5KVA-enhed adskillige tests før forsendelse.

• No-load test:Kontrollerer kerne-relateret strøm og tab under ubelastede forhold.
• Belastningstest:Evaluerer belastningstab og temperaturstigningsydelse under nominelle driftsforhold.
• Tåler spændingstest:Verificerer isoleringsevnen mod specificerede effekt-frekvenstestspændinger.
• Impulsspændingstest:Hjælper med at vurdere isoleringssystemets evne til at modstå forbigående overspændingsforhold.
• Test af isoleringsolie:Evaluerer egenskaber såsom gennembrudsspænding og fugtrelaterede egenskaber.
• DC modstandsmåling:Hjælper med at identificere abnormiteter i viklingsmodstand og elektriske forbindelser.

Ved projektindkøb skal købere anmode om den relevante testrapport og bekræfte, at testkravene svarer til destinationslandets standarder og den lokale forsynings tekniske specifikation.

Hvorfor vælge en stangmonteret distributionstransformator?

Polmonterede transformere er særligt praktiske, hvor distributionsnettet allerede er afhængigt af luftledere. Deres forhøjede konfiguration kan tilbyde adskillige tekniske og infrastrukturmæssige fordele.

• Effektiv udnyttelse af pladsen:Transformatoren kræver ikke et stort installationsområde i terræn.
• Kompatibilitet med overheadnetværk:Konfigurationen forbindes naturligt med luftledninger.
• Reducerede civile krav:Sammenlignet med nogle jordinstallationer kan der være behov for færre dedikerede jordkonstruktioner.
• Praktisk udbredelse i landdistrikterne:Konfigurationen er velegnet til at udvide distributionsnetværk på tværs af spredte samfund.
• Udendørs egnethed:Vejrbestandig konstruktion understøtter udsatte driftsforhold.
• Tilgængelig vedligeholdelse:Forsyningspersonale kan inspicere og servicere udstyret ved hjælp af passende sikkerhedsprocedurer.

Installationen skal dog altid overholde lokale elektriske regler, krav til polbelastning, frigange, jordingsregler, beskyttelseskrav og forsyningsprocedurer. Transformervalg bør derfor integreres i det overordnede distributionsdesign frem for at behandles som en isoleret købsbeslutning.

Hvordan skal købere vælge den rigtige transformer?

At vælge en 37,5KVA transformer involverer mere end at bekræfte KVA-nummeret. Indkøbsingeniører bør gennemgå de komplette elektriske og miljømæssige krav, før de afgiver en ordre.

1. Bekræft belastningen:Beregn den nuværende efterspørgsel og en rimelig fremtidig vækst.
2. Bekræft spændingskrav:Angiv primære og sekundære spændinger i henhold til distributionssystemet.
3. Tjek fasekonfiguration:Afgør, om projektet kræver enfaset eller trefaset udstyr.
4. Anmeldelsesfrekvens:Bekræft kompatibilitet med det lokale elnets frekvens.
5. Vurder installationsbetingelser:Overvej omgivende temperatur, højde, luftfugtighed, forurening, vind og eksponering.
6. Bekræft beskyttelseskrav:Koordiner sikringer, overspændingsbeskyttelse, jordforbindelse og andet beskyttelsesudstyr.
7. Anmod om teknisk dokumentation:Gennemgå tegninger, navnepladeoplysninger, testrapporter og gældende standarder.
8. Vurder leverandørens kapacitet:Overvej produktionserfaring, inspektionsprocedurer, sporbarhed, leveringsevne og eftersalgssupport.

En pålidelig transformatorleverandør bør være i stand til at diskutere disse parametre før produktion, så den endelige konfiguration matcher det faktiske projekt i stedet for at stole på en generisk specifikation.

Ofte stillede spørgsmål

Hvad betyder 37,5KVA på en transformer?

37,5KVA er transformatorens nominelle tilsyneladende effektkapacitet. Den angiver den elektriske belastningskapacitet under de specificerede driftsforhold og bør overvejes sammen med spænding, effektfaktor, omgivende forhold og gældende designkrav.

Hvor kan en 37,5KVA stangmonteret transformer installeres?

Det kan bruges i egnede overliggende distributionssystemer, der betjener boligsamfund, landdistrikter, gårde, små kommercielle faciliteter, lette industriområder og udvalgte midlertidige elprojekter.

Hvorfor er kobberviklinger vigtige?

Kobber giver høj elektrisk ledningsevne og gode mekaniske egenskaber til transformerviklinger. Korrekt lederstørrelse og kontrolleret viklingsspænding er også afgørende, så viklingsmateriale bør ikke vurderes uafhængigt af det komplette viklingsdesign.

Er en stangmonteret transformer egnet til ethvert projekt?

Nej. Egnethed afhænger af belastningskrav, spændingsniveauer, netværkskonfiguration, installationsmiljø, forsyningsstandarder, polbelastningskapacitet, sikkerhedsafstande og lokale elektriske forskrifter. En kvalificeret elektroingeniør bør bekræfte den endelige specifikation.

Hvad skal jeg anmode om fra en transformerproducent?

Købere bør overveje at anmode om tekniske tegninger, navnepladedata, rutinetestdokumentation, gældende standarder, installationsoplysninger, garantibetingelser, emballagedetaljer og leveringsspecifikationer. Til projektindkøb kan sporbarhed og dokumenteret fabrikstest også være værdifuldt.

Konklusion

En 37,5KVA stangmonteret transformer giver en praktisk måde at trappe ned mellemspændingselektricitet til moderate belastningsdistributionsapplikationer, samtidig med at den overhead-infrastruktur udnyttes effektivt. Dens ydeevne afhænger af det komplette ingeniørsystem, inklusive kernekonstruktion, kobberviklingskvalitet, isolering, køling, tankintegritet, fabrikstest og korrekt installation. Guangbian fremstiller stangmonterede transformere i Kina og støtter globale købere med fabriksdirekte indkøb og transformerløsninger. Hvis du planlægger et elektrificeringsprojekt i landdistrikterne, et distributionssystem, et landbrugsnetværk eller en kommerciel applikation,kontakt osfor at diskutere den nødvendige spænding, kapacitet, installationsforhold, testkrav og tilpasset transformerløsning til dit projekt.
