Artikeloversigt:En korrekt konfigureret isolationstransformator kan forbedre strømfordelingssikkerheden, spændingstilpasning og udstyrsbeskyttelse i kommercielle og industrielle elektriske systemer. De50KVA tør type isolationstransformator med MCCBkombinerer transformerisolering, spændingskonvertering, integreret afbryderbeskyttelse og praktiske installationsfunktioner i én kompakt løsning. Med en 415V trefaset indgang, 220V trefaset firelederudgang, kobberviklinger, Klasse F-isolering, fem-positions spændingsudtag, IP23-beskyttelse og integrerede MCCB'er, er denne konfiguration designet til applikationer, hvor pålidelig strømforsyning og forenklet installation er vigtig.
Indholdsfortegnelse
Hvorfor er en tør type isolationstransformer vigtig?
Hvordan forbedrer MCCB transformatorbeskyttelsen?
Hvad er nøglespecifikationerne?
Hvordan forbedrer den fem-positions vandhanekobler spændingstilpasningsevnen?
Hvordan forenkler det integrerede design installationen?
Hvor kan en 50KVA isolationstransformator bruges?
Hvordan verificeres transformatorkvaliteten før levering?
Hvad skal købere tjekke før de bestiller?
Hvorfor vælge denne transformerkonfiguration?
Hvorfor er en tør type isolationstransformer vigtig?
Elektrisk udstyr fungerer ikke altid under ideelle strømforhold. Spændingsforskelle mellem elforsyningen og nedstrømsudstyr, elektriske forstyrrelser og behovet for galvanisk isolering kan alle påvirke systemets pålidelighed. En isolationstransformator af tør type giver en praktisk måde at tilpasse spændingen på, mens der skabes elektrisk adskillelse mellem de primære og sekundære kredsløb.

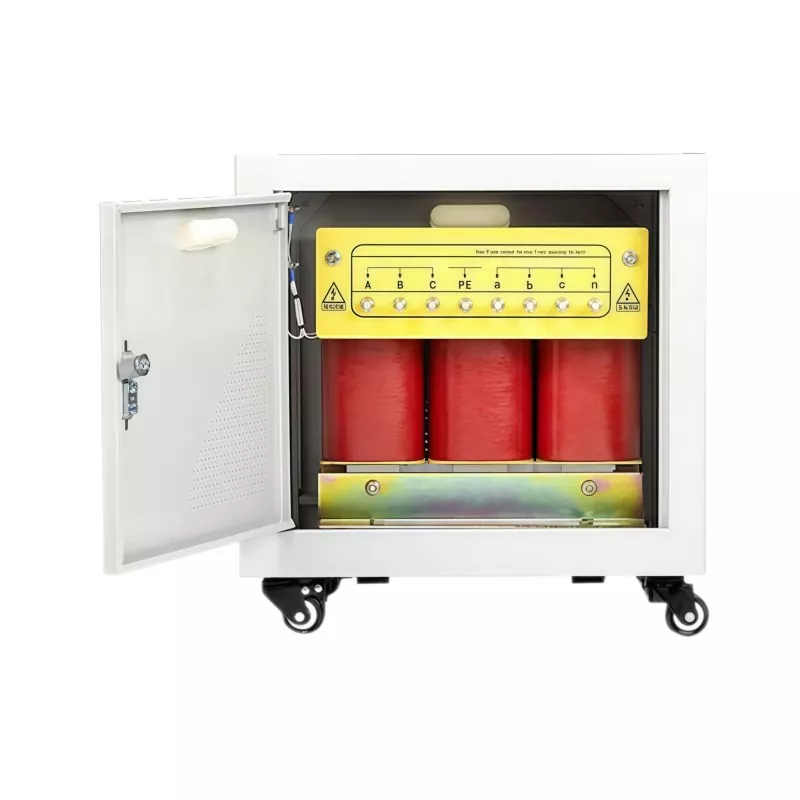

De50KVA tør type isolationstransformator med MCCBfraGUANGBISKer designet omkring en 415V AC trefaset indgang og en 220V trefaset firelederudgang. Dette gør enheden velegnet til applikationer, der kræver en styret 220V trefaset forsyning fra en højspændings trefaset kilde.
I modsætning til olienedsænkede transformere bruger tørtypedesign ikke isoleringsolie som deres primære køle- og isoleringsmedium. Dette kan gøre dem attraktive til indendørs elektriske rum, kommercielle faciliteter, produktionsmiljøer og andre steder, hvor en ren og forholdsvis ligetil installation foretrækkes.
Hvordan forbedrer MCCB transformatorbeskyttelsen?
En af de mest praktiske funktioner ved denne transformerkonfiguration er integrationen af støbte kabinetafbrydere (MCCB'er). I stedet for at behandle transformeren og beskyttelsesudstyret som fuldstændig separate komponenter, inkorporerer designet beskyttelsesanordningerne i transformatorkabinettet.
Enheden bruger MCCB'er på input- og outputsiden. Indgangssideafbryderen er tilsluttet 415V forsyningen, mens udgangssidebeskyttelsen er indrettet til det trefasede fireleder sekundære kredsløb.
Denne integrerede tilgang kan give flere praktiske fordele:
- Reducerer behovet for yderligere eksternt beskyttelsesudstyr.
- Hjælper med at forenkle indgående og udgående kabelforbindelser.
- Giver overstrøms- og kortslutningsbeskyttelse for de tilhørende kredsløb.
- Skaber en mere organiseret transformerinstallation.
- Kan reducere ledninger og installationsarbejde på projektstedet.
- Giver mulighed for at konfigurere transformeren og beskyttelsesenhederne som én koordineret samling.
For industrielle købere er disse detaljer vigtige, fordi installationens kompleksitet kan påvirke projekttid, arbejdskrav og idriftsættelseseffektivitet.
Hvad er nøglespecifikationerne?
Det er vigtigt at forstå den elektriske konfiguration, før du vælger en transformer. Følgende tabel opsummerer hovedspecifikationerne for denne 50KVA-konfiguration.
| Parameter | Specifikation |
|---|---|
| Nominel kapacitet | 50 KVA |
| Fase | 3 Fase |
| Indgangsspænding | 415V AC, 3-faset |
| Udgangsspænding | 220V, 3-faset 4-leder |
| Tryk på Positioner | 380V / 400V / 415V / 430V / 450V |
| Frekvens | 50 Hz |
| Oprulningsmateriale | Kobber |
| Isoleringsklasse | Klasse F |
| Vinding temperaturstigning | ≤100°C |
| Støjniveau | <60dB ved 1 meter |
| Beskyttelse af kabinet | IP23, ventileret |
| Indkapslingsmateriale | Rustfrit stål |
| Beskyttelse | MCCB på input og output sider |
| Overvågning | Monteret voltmeter |
Kombinationen af disse specifikationer gør transformatoren velegnet til projekter, hvor spændingskonvertering, elektrisk isolation og integreret beskyttelse skal betragtes sammen i stedet for at købes som ikke-relaterede komponenter.
Hvordan forbedrer den fem-positions vandhanekobler spændingstilpasningsevnen?
Den faktiske netspænding kan variere mellem lokationer og driftsforhold. En transformer designet omkring kun én fast primærspænding kan derfor kræve yderligere overvejelser, når den installeres i et område, hvor forsyningsspændingen afviger fra den nominelle værdi.
Denne model har fem primære spændingsudtagspositioner:380V, 400V, 415V, 430V og 450V. Tapkobleren giver installationsteamet større fleksibilitet, når transformatoren skal tilpasses den tilgængelige forsyning.
For eksempel, når de faktiske forsyningsbetingelser afviger fra standard 415V-indgangen, kan et passende udtag vælges for at hjælpe med at opretholde den tilsigtede sekundære spænding. Denne funktion er især nyttig til projekter, hvor forsyningsspændingsforhold skal tages i betragtning under transformervalg.
Dog er trinkobleren en strømløs type. Transformatoren skal være helt slukket, før hanen ændres. Den bør aldrig justeres, mens transformeren er strømførende.
Hvordan forenkler det integrerede design installationen?
Transformatorinstallation handler ikke kun om elektriske specifikationer. Kabelføring, beskyttelsesudstyr, tilgængelighed, kabinetkonstruktion og idriftsættelse kan alle påvirke det endelige projektresultat.
Den integrerede MCCB-konfiguration reducerer mængden af separat udstyr, der ellers kan være påkrævet omkring transformeren. Fabriksledninger mellem transformeren og dens beskyttelsesafbrydere kan også hjælpe med at reducere mængden af feltledninger, der kræves under installationen.
Kabinettet i rustfrit stål er ventileret og klassificeret IP23. Enheden bruger også låsbare drejelige hjul med bremser, som kan gøre positionering og bevægelse mere bekvem under installations- eller vedligeholdelsesaktiviteter.
Et frontmonteret voltmeter giver en nem måde at observere spændingen i lavspændingsrummet. Dette er nyttigt under idriftsættelse og rutineinspektion, fordi operatører kan kontrollere den angivne spænding uden at kræve et separat eksternt målearrangement.
Hvor kan en 50KVA isolationstransformator bruges?
En 50KVA kapacitet er passende til mange mellemstore elektriske applikationer, hvor en kontrolleret trefaset forsyning er påkrævet. Faktisk egnethed skal altid bekræftes i forhold til den tilsluttede belastning, startstrøm, driftscyklus, miljøforhold og lokale elektriske krav.
Typiske applikationsmiljøer kan omfatte:
- Industrielle produktionsanlæg
- Kommercielle bygninger
- Fabriks elektriske rum
- Automatisering og kontrolsystemer
- Maskiner strømforsyninger
- Udstyr, der kræver elektrisk isolering
- Værksteder og forarbejdningsfaciliteter
- Elektriske distributionssystemer, der kræver 415V-til-220V konvertering
For projekter med følsomt udstyr bør transformeren vurderes som en del af det komplette strømfordelingssystem i stedet for at betragtes som en isoleret komponent.
Hvordan verificeres transformatorkvaliteten før levering?
Transformerens ydeevne afhænger i høj grad af viklingskvalitet, isoleringsintegritet, elektrisk forholdsnøjagtighed og overordnet fremstillingskonsistens. Af denne grund bør test være en vigtig del af leverandørevalueringen.
Ifølge produktinformationen bruger GUANGBIAN en integreret transformertestbænk før forsendelse. Testprocessen omfatter kontroller relateret til viklingsmodstand, drejningsforhold, isolationsmodstand, ubelastede tab og spændingsregulering.
Fremstillingsprocessen følger også IEC-baserede testkrav for afsendte enheder. En dokumenteret testmetode giver købere nyttige tekniske beviser, når de gennemgår udstyr før installation.
For skræddersyede ordrer kan købere også diskutere inspektionskrav og projektspecifikke specifikationer med producenten før produktion. Dette er især vigtigt, når transformeren skal opfylde et bestemt installationsmiljø eller elektrisk systemkonfiguration.
Hvad skal købere tjekke før de bestiller?
Valg af en transformer udelukkende baseret på dens KVA-klassificering kan føre til en uegnet konfiguration. Indkøbsteams bør gennemgå de komplette elektriske og mekaniske krav, før de bekræfter en ordre.
Nøglepunkter at verificere omfatter:
- Primær spænding:Bekræft den tilgængelige forsyningsspænding og fasekonfiguration.
- Sekundær spænding:Kontroller, at udgangsspændingen svarer til det tilsluttede udstyr.
- Belastningskapacitet:Beregn den forventede kontinuerlige belastning og spidsbelastning i stedet for kun at stole på nominelle udstyrsklassificeringer.
- Frekvens:Bekræft, om projektet kræver 50Hz, 60Hz eller en anden frekvens.
- Beskyttelse:Tjek MCCB-specifikationerne og afgør, om yderligere opstrøms- eller nedstrømsbeskyttelse er påkrævet i henhold til lokale regler.
- Installationsmiljø:Bekræft, om IP23-beskyttelse er tilstrækkelig til den påtænkte placering.
- Spændingsjustering:Overvej om en trinkobler med flere positioner er gavnlig for de lokale netforhold.
- Dokumentation:Anmod om tekniske tegninger, testrapporter, ledningsoplysninger og andre dokumenter, der kræves til projektgodkendelse.
For internationale projekter er det også nyttigt at afklare forsendelsesdimensioner, emballage, installationskrav, gældende standarder og idriftsættelsesprocedurer, før produktionen påbegyndes.
Ofte stillede spørgsmål
Kan trinkobleren justeres, mens transformeren er i drift?
Nej. Trinkobleren er af spændingsløs type og må kun justeres, efter at transformeren er blevet helt slukket. Korrekte elektriske sikkerhedsprocedurer bør altid følges, før du ændrer vandhanens position.
Indeholder transformeren MCCB'er på begge sider?
Ja. Denne konfiguration integrerer MCCB'er i transformerkabinettet med beskyttelse på input- og outputsiden. Det nøjagtige afbryderarrangement skal bekræftes i forhold til projektets elektriske krav før bestilling.
Er der stadig behov for en separat distributionsboks?
I mange installationer kan de integrerede MCCB'er reducere behovet for et separat beskyttelsesskab. Lokale elektriske koder og det overordnede distributionsdesign kan dog kræve yderligere beskyttelse eller koblingsudstyr.
Er denne 50KVA transformer velegnet til udendørs installation?
Kapslingen er klassificeret IP23 og er beregnet til indendørs eller passende overdækkede steder. For fuldt udsatte udendørs miljøer, der involverer kraftig regn, støv eller andre alvorlige forhold, kan et højere beskyttelsesniveau for kabinettet være mere passende.
Hvilken type viklingsmateriale bruges?
Transformatoren bruger kobberviklinger. Kobber er bredt udvalgt til transformerviklinger på grund af dets elektriske ledningsevne og egnethed til pålidelig kraftoverførsel.
Kan transformeren tilpasses?
Ja. Transformatorkonfigurationer kan diskuteres i henhold til projektkrav, herunder elektriske parametre, beskyttelsesarrangementer, trykindstillinger, krav til kabinet og andre applikationsspecifikke overvejelser.
Hvorfor vælge denne transformerkonfiguration?
En veldesignet transformer bør gøre mere end at konvertere spænding. Det skal passe til det elektriske system, forenkle installationen, give passende beskyttelse og forblive praktisk til langtidsdrift. De50KVA tør type isolationstransformator med MCCBkombinerer 50KVA trefaset kapacitet, 415V-til-220V spændingskonvertering, kobberviklinger, Klasse F-isolering, fem-positions spændingsjustering, integrerede MCCB'er, IP23 rustfrit stål kabinetkonstruktion, spændingsovervågning og fabrikstest i én konstrueret løsning.
For købere, der leder efter en kinesisk transformerproducent, der er i stand til at levere tilpassede isolationstransformatorløsninger af tør type, giver GUANGBIAN en praktisk mulighed for projekter, der kræver integreret beskyttelse og applikationsspecifikke konfigurationer. Hvis du evaluerer specifikationer, planlægger en ny elektrisk installation eller sammenligner transformatorleverandører, skal du gennemgå 50KVA Dry Type Isolation Transformeren med MCCB og diskutere dine projektkrav direkte med producenten. For spændingsspecifikationer, MCCB-konfiguration, kapslingskrav, testdokumenter eller tilpassede transformerløsninger,kontakt osat modtage teknisk vejledning og en løsning tilpasset din ansøgning.
