Hvordan kan en 150KVA tør type isolationstransformer forbedre sikker og fleksibel strømfordeling

Artikeloversigt:En korrekt valgt transformer kan gøre en stor forskel i strømfordelingssikkerhed, spændingskonvertering, udstyrskompatibilitet og driftssikkerhed. De150KVA tør type isolationstransformatorfraGUANGBISKer designet til applikationer, der kræver elektrisk isolering og lavspændingsfordeling, med en 480V indgang, 400V trefaset og 230V enfaset udgang, fulde kobberviklinger, Delta-Star-forbindelse, IP43-kapsling af rustfrit stål, automatisk ventilatorkøling og MCCB-beskyttelse. Denne artikel forklarer dens konfiguration, arbejdsprincipper, anvendelsesscenarier, tekniske overvejelser og udvælgelsesfaktorer for industri- og byggeprojekter.

Indholdsfortegnelse

1. Hvad er en 150KVA tør type isolationstransformator?
2. Hvad er de vigtigste tekniske specifikationer?
3. Hvilke fordele giver denne transformator?
4. Hvor kan det bruges?
5. Hvordan skal du vælge den rigtige konfiguration?
6. Hvordan kan det sammenlignes med andre transformatormuligheder?
7. Hvordan er det fremstillet og testet?
8. Ofte stillede spørgsmål
9. Har du brug for en tilpasset transformatorløsning?

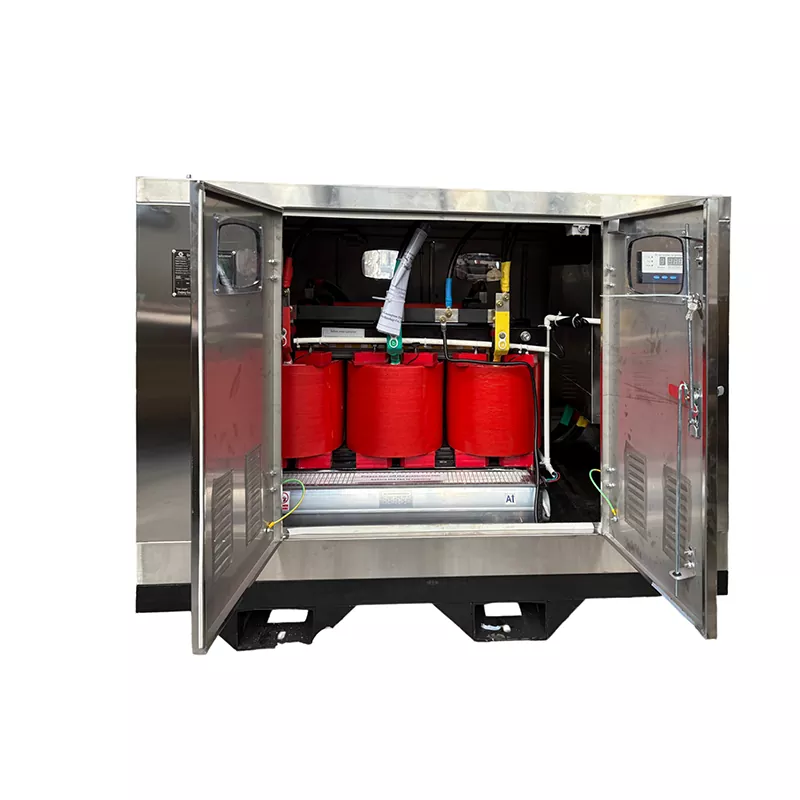

Hvad er en 150KVA tør type isolationstransformator?

En 150KVA tør type isolationstransformator er en trefaset transformer designet til at give elektrisk isolation, mens den konverterer indgående strøm til et påkrævet lavspændingsfordelingsniveau. I modsætning til olienedsænkede transformatorer bruger tørre designs solid isolering og luftbaserede kølearrangementer i stedet for isolerende olie, hvilket gør dem særligt velegnede til indendørs installationer og udvalgte industri- eller byggemiljøer.

GUANGBISK-konfigurationen bruger en480V netspændingsindgangog giver400V trefaset og 230V enfaset udgang. Dens Delta-Star (Δ-Y) viklingsforbindelse gør det muligt for den sekundære side at give et neutralt punkt til enfaset distribution, mens den understøtter trefasede belastninger.

Med en nominel kapacitet på 150 kVA kan transformeren betjene en blanding af maskineri og elektriske hjælpebelastninger, når stedets faktiske behov, startstrøm, effektfaktor, belastningsfaktor og samtidig drift er blevet korrekt beregnet.

Hvad er de vigtigste tekniske specifikationer?

Det er vigtigt at forstå den elektriske konfiguration, før du køber en transformer, fordi spænding, frekvens, fasearrangement, kabinetbeskyttelse, viklingsmateriale og kølemetode alle påvirker systemkompatibiliteten.

Denne konfiguration er især praktisk, når én strømkilde skal understøtte både trefaset maskineri og enkeltfaset hjælpeudstyr. Typeskiltets kapacitet bør dog ikke behandles som en indikation af, at alle tilsluttede enheder kan fungere med fuld nominel effekt samtidigt.

Hvilke fordele giver denne transformator?

Elektrisk isolering for nedstrøms belastninger

Isolation adskiller de primære og sekundære elektriske kredsløb gennem transformerkobling. Dette arrangement kan hjælpe med at etablere et kontrolleret nedstrøms strømsystem og er nyttigt i applikationer, hvor elektrisk isolering er en del af det overordnede distributionsdesign.

Fleksibel 400V og 230V distribution

Delta-Star sekundære konfiguration giver både trefasede og enfasede distributionsmuligheder. Trefaset 400V strøm kan understøtte udstyr såsom pumper, kraner, svejsemaskiner, betonblandere og andet industrielt maskineri, mens 230V strøm kan betjene belysning, kontorudstyr, bærbart værktøj, klimaanlæg og hjælpebelastninger.

Fuld kobberviklinger

Transformatoren bruger fulde kobberviklinger. Kobber har relativt lav elektrisk resistivitet, og korrekt designede kobberledere kan hjælpe med at kontrollere viklingstab. Den faktiske termiske ydeevne afhænger stadig af lederstørrelse, transformatordesign, omgivelsestemperatur, isoleringssystem, ventilation og belastningsforhold.

Automatisk kølestyring

Temperatursensorer overvåger viklingsforhold. Når den forudindstillede temperatur er nået, begynder automatiske ventilatorer at øge varmeafgivelsen. Denne tilgang er nyttig til applikationer, hvor elektriske belastninger svinger eller driftstemperaturer kan blive forhøjede.

Integreret MCCB-beskyttelse

Støbte kasseafbrydere er tilvejebragt på den indgående og udgående side. Disse afbrydere kan give yderligere kredsløbsbeskyttelse og isolering, mens deres endelige klassifikationer skal vælges i henhold til kabelstørrelse, tilsluttede belastninger, forventet strøm og projektets beskyttelseskoordineringskrav.

Hvor kan det bruges?

En kapacitet på 150 kVA er velegnet til mange mellemstore elektriske distributionsapplikationer, når den beregnede belastning falder inden for transformatorens designgrænser.

• Byggepladser:Leverer midlertidig strøm til kraner, blandere, pumper, svejseudstyr, belysning og byggepladskontorer.
• Industrielle faciliteter:Understøtter produktionsmaskineri sammen med ekstra enfasede elektriske belastninger.
• Kommercielle faciliteter:Giver isoleret lavspændingsfordeling, hvor det elektriske design kræver det.
• Midlertidige strømsystemer:Kan integreres i projektbaserede strømdistributionsarrangementer.
• Blandede installationer:Understøtter både trefaset maskineri og 230V enfaset udstyr fra samme sekundære system.

Til byggeprojekter demonstrerer Saudi-Arabien-projektkonfigurationen leveret af GUANGBIAN, hvordan et kabinet af rustfrit stål, Delta-Star-forbindelse, automatisk ventilatorkøling, kobberviklinger og yderligere MCCB'er kan integreres i et projektspecifikt transformerdesign.

Hvordan skal du vælge den rigtige konfiguration?

At vælge en transformer bør begynde med det elektriske system i stedet for blot at vælge en kVA-klassificering. En komplet teknisk gennemgang bør dække følgende faktorer:

1. Beregn maksimal efterspørgsel:Identificer den faktiske driftsbelastning i stedet for kun at tilføje mærkepladeklassificeringerne for hver tilsluttet enhed.
2. Tjek motorens startstrøm:Motorer, kompressorer, pumper og andre induktive belastninger kan kræve væsentligt højere strøm under opstart.
3. Bekræft indgangsspænding:Kontroller, at den primære spænding svarer til den tilgængelige elektriske forsyning.
4. Bekræft outputkrav:Afgør, om projektet kræver 400V trefaset, 230V enkeltfaset eller en anden spændingskombination.
5. Bekræft frekvens:Bekræft, om installationen fungerer ved 50 Hz eller 60 Hz.
6. Gennemgå de omgivende forhold:Temperatur, ventilation, støv, fugt og installationssted har indflydelse på kravene til termisk og indkapsling.
7. Definer beskyttelseskrav:MCCB-klassificeringer og nedstrømsbeskyttelse bør koordineres med kabler og tilsluttet udstyr.
8. Bekræft jordingsarrangementer:Neutral- og jordingskonfigurationen skal følge projektets elektriske design og gældende lokale regler.

Disse overvejelser er særligt vigtige, fordi en transformer kan virke passende størrelse under normale driftsforhold, men stadig opleve overdreven stress, hvis flere højstrømsmotorer starter samtidigt.

Hvordan kan det sammenlignes med andre transformatormuligheder?

Valget mellem tør type og olie-nedsænket teknologi bør baseres på installationsmiljø, kapacitet, spændingskrav, gældende standarder, kølekrav, tilgængelig plads og det overordnede elektriske systemdesign.

Hvordan er det fremstillet og testet?

For projektbaseret transformerindkøb er produktionskvalitet kun en del af processen. Præcis fortolkning af kundens elektriske specifikation er lige så vigtig.

GUANGBISK fremstiller transformerkonfigurationer i henhold til projektets krav. Afhængigt af applikationen kan specifikationer såsom indgangs- og udgangsspænding, frekvens, viklingsarrangement, kabinetdesign, kølemetode og beskyttelseskonfiguration justeres.

Produktionsprocessen skal bekræfte de vigtigste elektriske parametre, før fremstillingen begynder. Fabriksafprøvning kan derefter udføres i henhold til den aftalte tekniske specifikation og gældende standard, med testoptegnelser og tredjepartsinspektion tilgængelig, når det kræves af projektet.

Nøgleoplysninger at give, når du anmoder om et tilbud

• Nødvendig kVA-kapacitet
• Primær og sekundær spænding
• 50 Hz eller 60 Hz frekvens
• Enkeltfasede eller trefasede krav
• Præference for viklingsmateriale
• Påkrævet forbindelseskonfiguration
• Indendørs eller udendørs installationsforhold
• Krav til kapslingsbeskyttelse
• Kølekrav
• MCCB eller andre beskyttelseskrav
• Belastningstype og motorstartegenskaber
• Gældende lokale elektriske standarder

Angivelse af disse detaljer på tilbudsstadiet hjælper producenten med at udvikle en transformerkonfiguration, der matcher det faktiske projekt i stedet for at stole på en generisk standardmodel.

Ofte stillede spørgsmål

Hvad er udgangsspændingen på denne transformer?

Denne konfiguration giver 400V trefaset og 230V enkeltfaset udgang. Andre spændingskombinationer kan udvikles i henhold til projektets krav.

Kan 400V og 230V belastninger fungere fra den samme transformer?

Ja. Delta-Star-forbindelsen giver en trefaset sekundær forsyning og et neutralt punkt til enfaset distribution. De tilsluttede belastninger skal være korrekt afbalancerede og forblive inden for transformatorens nominelle kapacitet.

Hvordan fungerer den automatiske køleventilator?

Temperatursensorer overvåger viklingstemperatur. Når den forudindstillede temperatur er nået, aktiverer styresystemet køleventilatorerne for at øge varmeafgivelsen. Den faktiske styretemperatur bør følge transformatorens termiske design.

Hvad betyder IP43-beskyttelse?

IP43 angiver beskyttelse mod faste fremmedlegemer større end 1 mm og beskyttelse mod vandspray under de gældende IPX3 testbetingelser. Det skal ikke tolkes som helt støvtæt eller vandtæt.

Er 150 kVA nok til en byggeplads?

Det afhænger af stedets beregnede elektriske behov. Motorens startstrøm, svejseudstyr, samtidig drift, midlertidige spidsbelastninger, effektfaktor og belastningsfaktor bør alle overvejes, før den nødvendige transformerkapacitet bekræftes.

Kan transformeren tilpasses?

Ja. Indgangs- og udgangsspænding, frekvens, forbindelseskonfiguration, kabinet, kølemetode, viklingsarrangement og beskyttelseskonfiguration kan tilpasses i henhold til projektets elektriske krav.

Har du brug for en tilpasset transformatorløsning?

At vælge den rigtige transformer handler i sidste ende om at matche elektrisk kapacitet, spændingskonvertering, isolation, beskyttelse, køling og installationsforhold til det virkelige driftsmiljø. Med konfigurerbare elektriske specifikationer og projektorienteret fremstilling kan GUANGBIAN støtte kunder, der leder efter en praktisk transformerløsning til industri, byggeri og andre lavspændingsdistributionsapplikationer. Hvis du planlægger et nyt projekt eller udskifter en eksisterende enhed,kontakt osmed din spænding, kapacitet, frekvens, belastningstype og installationskrav for at diskutere en passende transformerkonfiguration og modtage et projektspecifikt tilbud.
