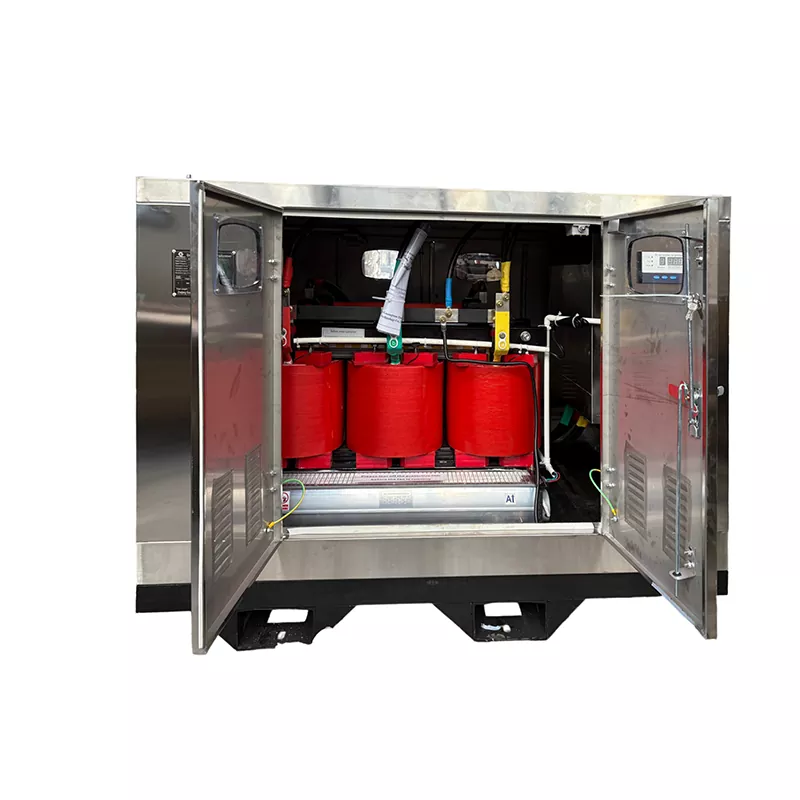

150KVA tør type isolationstransformator

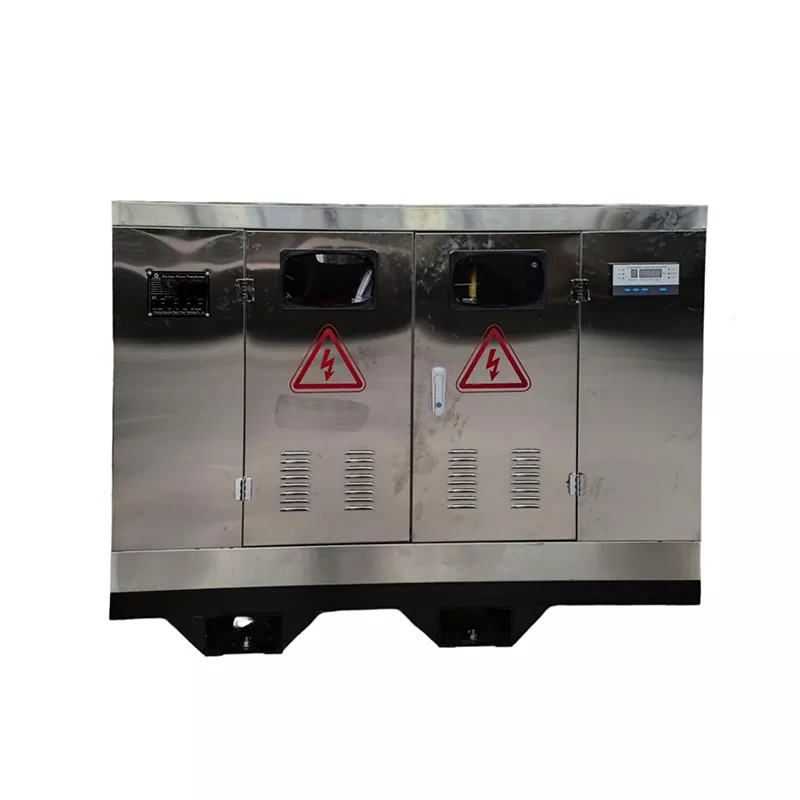

GUANGBIAN fremstiller denne 150KVA tør type isolationstransformator til applikationer, der kræver elektrisk isolering og lavspændingsfordeling. Enheden vist her er bygget til et byggeprojekt i Saudi-Arabien og er konfigureret med et kabinet af rustfrit stål, IP43-beskyttelse, fulde kobberviklinger, Delta-Star (Δ-Y) forbindelse, automatisk blæserkøling og to ekstra MCCB'er.

Lavspændingssiden giver 400V trefaset og 230V enfaset strøm. Dette gør det muligt at forsyne trefaset entreprenørmateriel og enfasede hjælpelaster fra samme transformer, afhængigt af stedets belastningsberegning og elektriske distributionsdesign.

Konfiguration til 400V og 230V belastninger

400V trefaset forsyning kan bruges til udstyr såsom kraner, betonblandere, svejsemaskiner, pumper og andre trefasede maskiner. 230V-forsyningen er velegnet til belysning, kontorudstyr, bærbart værktøj, klimaanlæg og andre enfasede belastninger.

For en byggeplads kan brugen af ​​en transformer til begge typer belastninger forenkle fordelingsarrangementet. 150 kVA-klassificeringen betyder dog ikke, at hver tilsluttet belastning kan fungere samtidigt med fuld effekt på mærkepladen. Transformervalg bør tage højde for stedets maksimale efterspørgsel, motorstartstrøm, belastningsfaktor, effektfaktor og den forventede kombination af belastninger.

Transformatoren bruger fulde kobberviklinger. Kobber har lavere elektrisk resistivitet end aluminium, så ledertab kan kontrolleres gennem passende lederstørrelser og viklingsdesign. Til installationer i varmt klima er viklingsmaterialet kun en del af det termiske design; omgivelsestemperatur, isoleringssystem, ventilation, belastning og kølemetode skal også overvejes.

Delta-Star (Δ-Y) forbindelsen bruges til de primære og sekundære viklinger. Den stjerneforbundne lavspændingsside giver et neutralt punkt for 230V enfaset forsyning, mens Delta-viklingen giver en vej til tredobbelte harmoniske strømme til at cirkulere i viklingen. Det neutrale jordingsarrangement skal følge projektets elektriske design og gældende lokale krav.

Køling og indkapsling

Temperatursensorer bruges til at overvåge viklingstemperaturen. Når den forudindstillede temperatur er nået, begynder de automatiske køleventilatorer at øge varmeafgivelsen. Dette er nyttigt til installationer, hvor belastningen ændres under drift, eller hvor den omgivende temperatur er relativt høj.

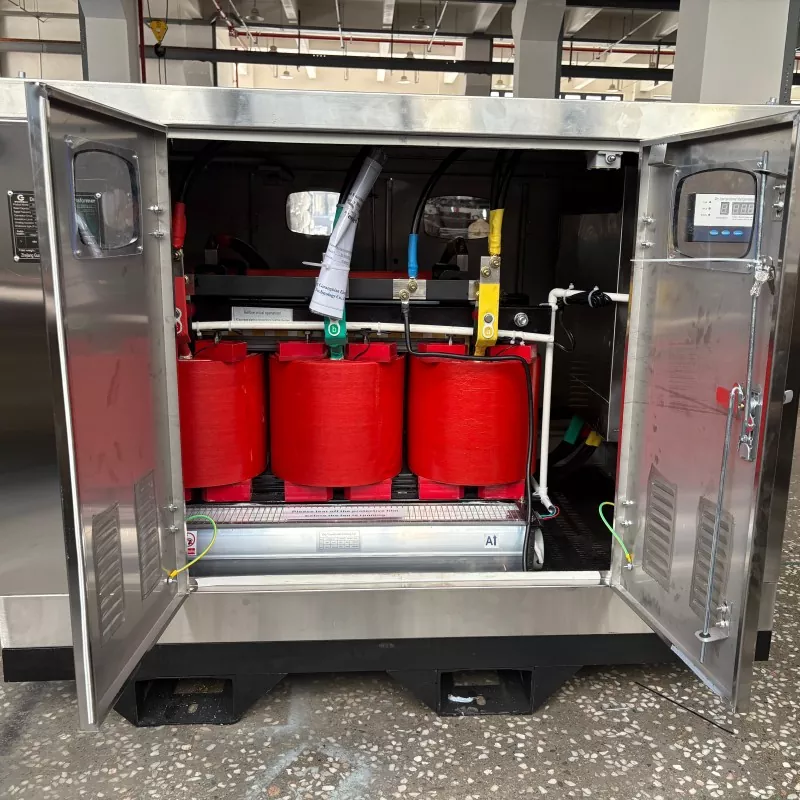

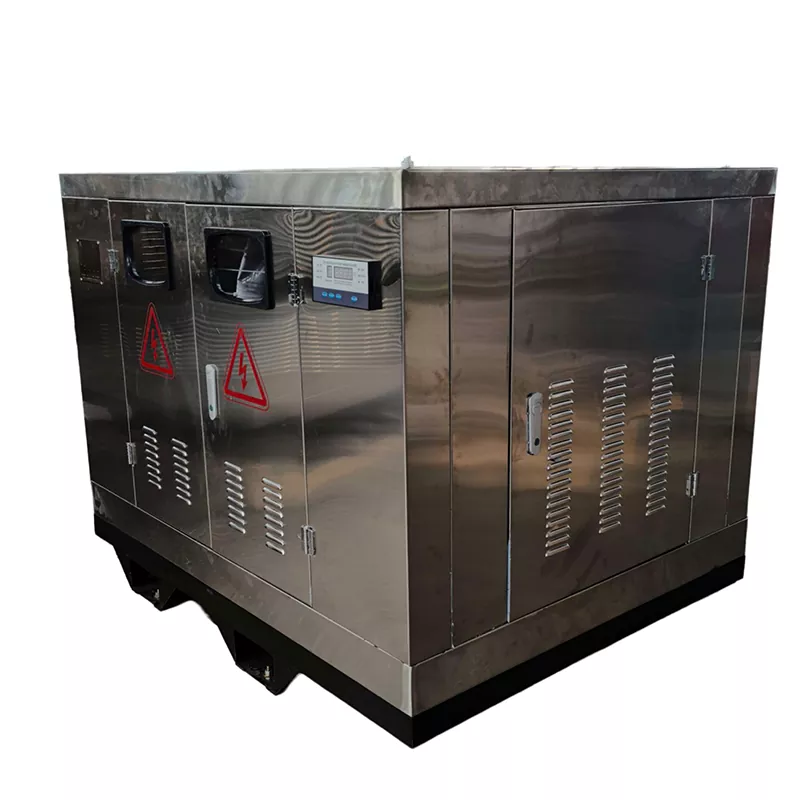

Skabet er lavet af rustfrit stål og har en IP43-klassificering. I henhold til IEC 60529 angiver det første ciffer i IP43 beskyttelse mod faste fremmedlegemer større end 1 mm, mens det andet ciffer angiver beskyttelse mod vandspray under de betingelser, der er specificeret for IPX3. Klassificeringen giver beskyttelse til det påtænkte installationsmiljø, men bør ikke tolkes som fuldstændig støvtæt eller vandtæt.

For udendørs eller delvist udsatte byggepladser bør installationen stadig give passende beskyttelse mod direkte kraftig regn, stillestående vand, overdreven støvophobning og andre forhold uden for indkapslingens specificerede beskyttelsesniveau.

Tekniske detaljer og projektvalg

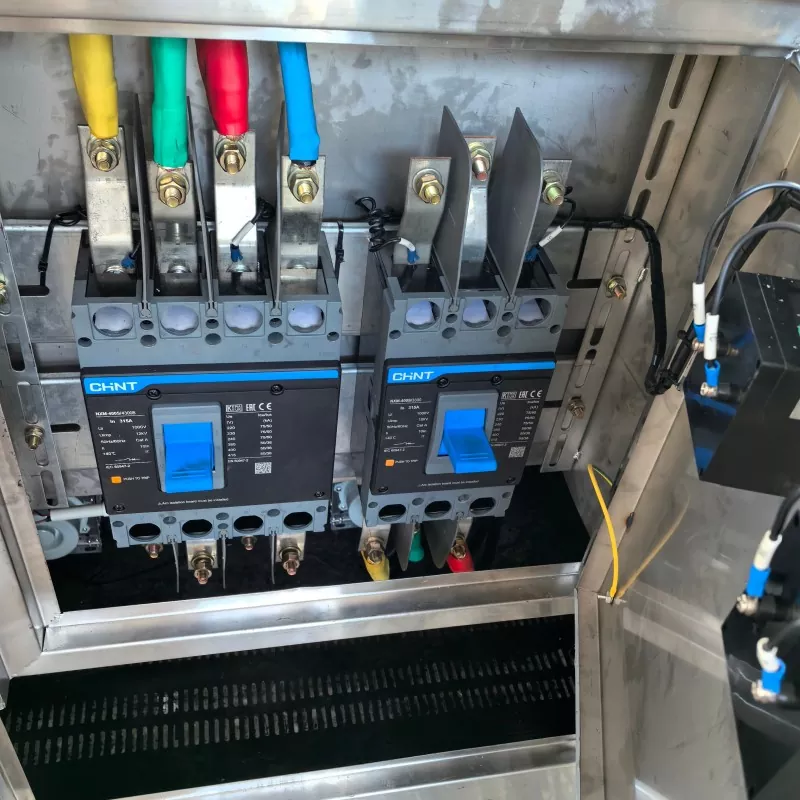

De to ekstra MCCB'er giver separat downstream-kredsløbsbeskyttelse og isolering. Deres klassificeringer bør vælges i henhold til det tilsluttede udstyr, kabelstørrelse, forventet strøm og beskyttelseskoordineringskrav. De er især nyttige, hvor forskellige grupper af konstruktionsbelastninger skal tilsluttes transformeren.

Før produktion skal den påkrævede indgangsspænding, udgangsspænding, frekvens, fasekonfiguration, belastningstype, omgivende temperatur, kapslingskrav, jordingsarrangement og gældende elektrisk standard bekræftes. Motordrevet udstyr bør også identificeres, fordi startstrømmen kan påvirke transformatorstørrelsen, selv når den normale driftsbelastning ser ud til at være inden for 150 kVA.

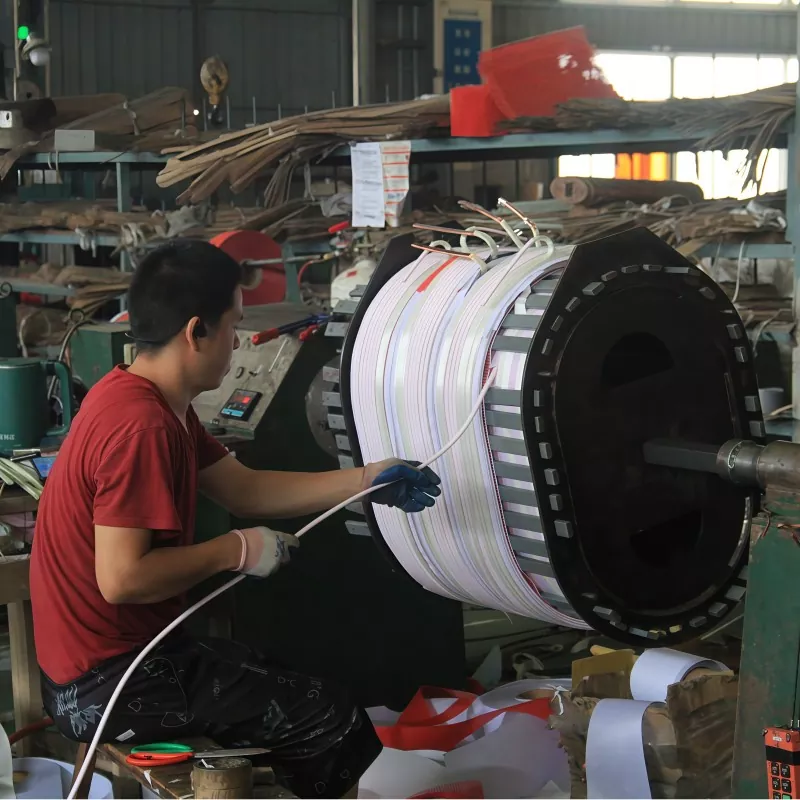

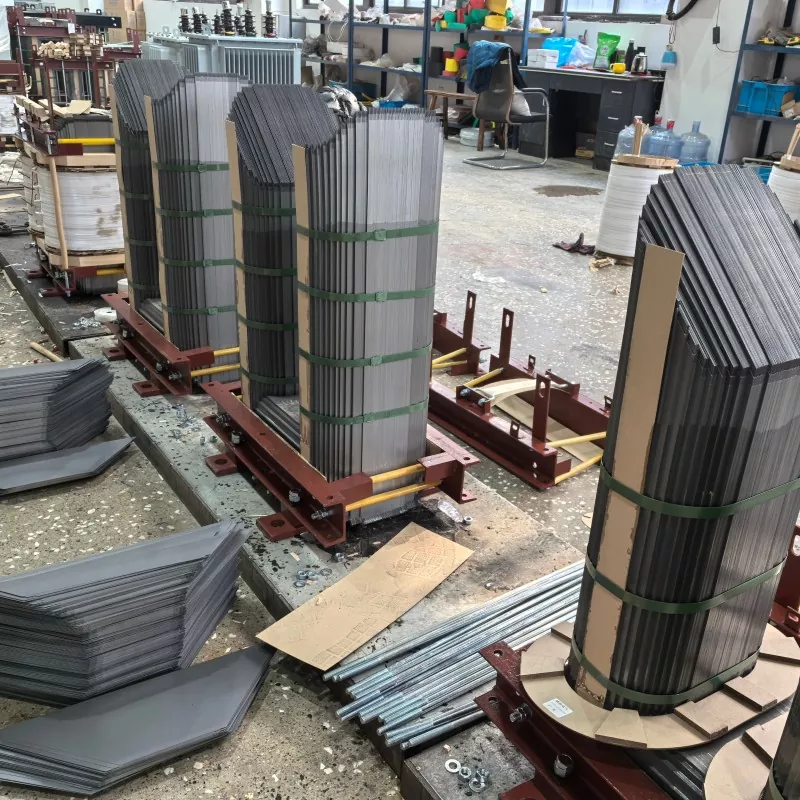

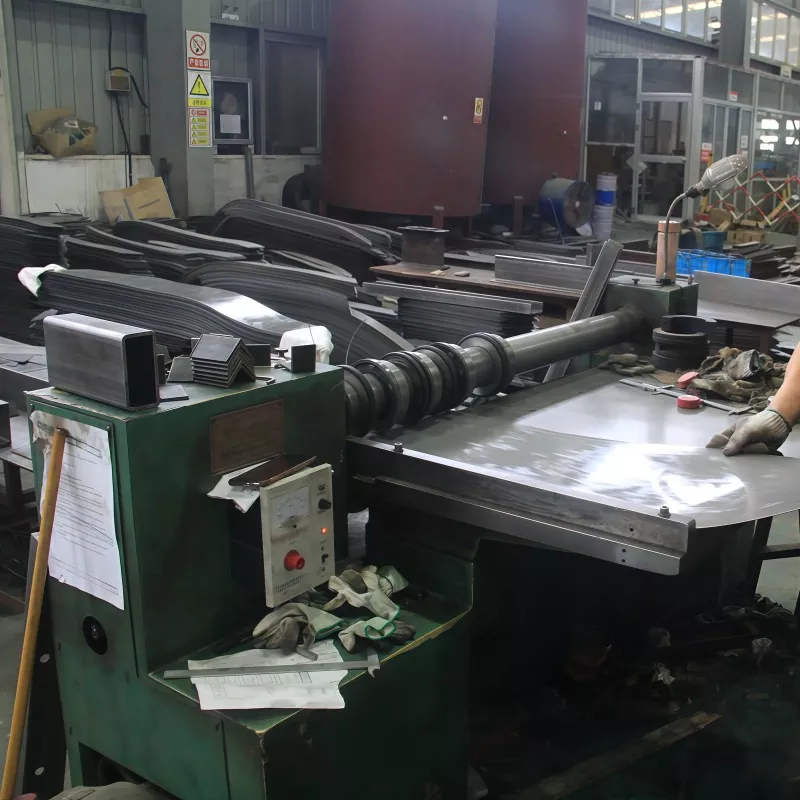

Produktion, test og tilpasning

GUANGBIAN fremstiller 150KVA Dry Type Isolation Transformer i henhold til de elektriske specifikationer for hvert projekt. For denne konfiguration omfatter hovedkravene 150 kVA-kapaciteten, 400V/230V sekundær fordeling, kobberviklinger, Delta-Star-forbindelse, IP43-kabinet, automatisk blæserkøling og yderligere MCCB'er.

Andre specifikationer kan ændres efter behov, herunder indgangs- og udgangsspænding, frekvens, viklingsarrangement, kabinetdesign, kølemetode og beskyttelseskonfiguration. Det endelige design er baseret på det elektriske system og installationsbetingelser i stedet for at bruge den samme konfiguration for hvert projekt.

Fabrikstestning udføres i henhold til den aftalte tekniske specifikation og gældende standard. Testoptegnelser og tredjepartsinspektion kan arrangeres, når det kræves af projektet.

FAQ

Hvad er udgangsspændingen på denne transformer?

Denne konfiguration giver 400V trefaset og 230V enkeltfaset udgang. Andre spændingskombinationer kan fremstilles i henhold til projektets krav.

Kan 400V og 230V belastninger forsynes af den samme transformer?

Ja. Delta-Star-forbindelsen giver en trefaset sekundær forsyning og et neutralt punkt til enfaset distribution. De tilsluttede belastninger skal være korrekt fordelt og forblive inden for transformatorens nominelle kapacitet.

Hvordan styres køleventilatoren?

Opviklingstemperaturfølere overvåger driftstemperaturen. Når den forudindstillede temperatur er nået, starter styresystemet køleventilatorerne. Reguleringstemperaturen indstilles i henhold til transformatorens termiske design.

Hvad betyder IP43?

IP43 angiver beskyttelse mod faste fremmedlegemer større end 1 mm og beskyttelse mod vandspray under IPX3 testbetingelser. Det er ikke et helt støvtæt eller vandtæt kabinet.

Er 150 kVA velegnet til en byggeplads?

Det afhænger af den faktiske belastning. Beregningen bør omfatte normal driftsstrøm samt motorstartstrøm, svejsebelastninger, samtidig drift og andre midlertidige spidsbelastninger. Transformatorkapaciteten bør bekræftes ud fra projektets belastningsplan i stedet for fra antallet af tilsluttede maskiner alene.

Kan transformeren laves efter andre specifikationer?

Ja. Indgangs- og udgangsspænding, frekvens, forbindelseskonfiguration, kabinet, køling og beskyttelseskrav kan specificeres i henhold til projektet. Den komplette elektriske specifikation skal bekræftes før produktion.
