Hvordan forbedrer en 75KVA stangmonteret transformator strømfordelingen?

Artikeloversigt

At vælge den rigtige distributionstransformator involverer meget mere end at vælge et tal som 75KVA. Transformatoren skal matche den primære spænding, sekundære spænding, fasekonfiguration, forventet belastning, miljøforhold, beskyttelseskrav, installationsstruktur og gældende elektriske standarder. En korrekt udvalgt 75KVA stangmonteret transformer kan give en effektiv og praktisk løsning, hvor elektrisk strøm skal transformeres tæt på forbrugspunktet.

I denne artikel undersøger vi, hvordan en 75KVA-enhed fungerer, hvorfor dens kompakte stangmonterede konfiguration er nyttig, hvordan dens kerne- og viklingsmaterialer påvirker ydeevnen, hvad effektivitetsspecifikationer betyder, og hvordan projektingeniører kan undgå almindelige dimensionerings- og installationsfejl. Vi forklarer også, hvordan Guangbian nærmer sig fremstilling og tilpasning til forskellige distributionsnetværk.

Indholdsfortegnelse

1. Forståelse af den 75KVA stangmonterede transformer
2. Sådan fungerer en 75KVA stangmonteret transformer
3. Kapacitet og fasekonfiguration
4. Valg af primær og sekundær spænding
5. Kerne, viklinger, isolering og køling
6. Vigtige præstationsparametre
7. Hvor en 75KVA stangmonteret transformer bruges
8. Sådan vælger du den rigtige transformer
9. Overvejelser om installation og vedligeholdelse
10. Hvordan Guangbian understøtter transformerprojekter
11. Ofte stillede spørgsmål
12. Konklusion

Artikeloversigt

• Definer formålet og strukturen for en 75KVA distributionstransformator.
• Forklar den grundlæggende elektromagnetiske transformationsproces.
• Diskuter kapacitet, fase og spændingskompatibilitet.
• Undersøg de materialer og kølemetode, der påvirker driftssikkerheden.
• Forklar tomgangstab, belastningstab, impedans og excitationsstrøm.
• Identificer passende applikationer og fælles projektkrav.
• Giv en praktisk udvælgelses- og vedligeholdelsestjekliste.
• Besvar almindelige indkøbs- og ingeniørspørgsmål.

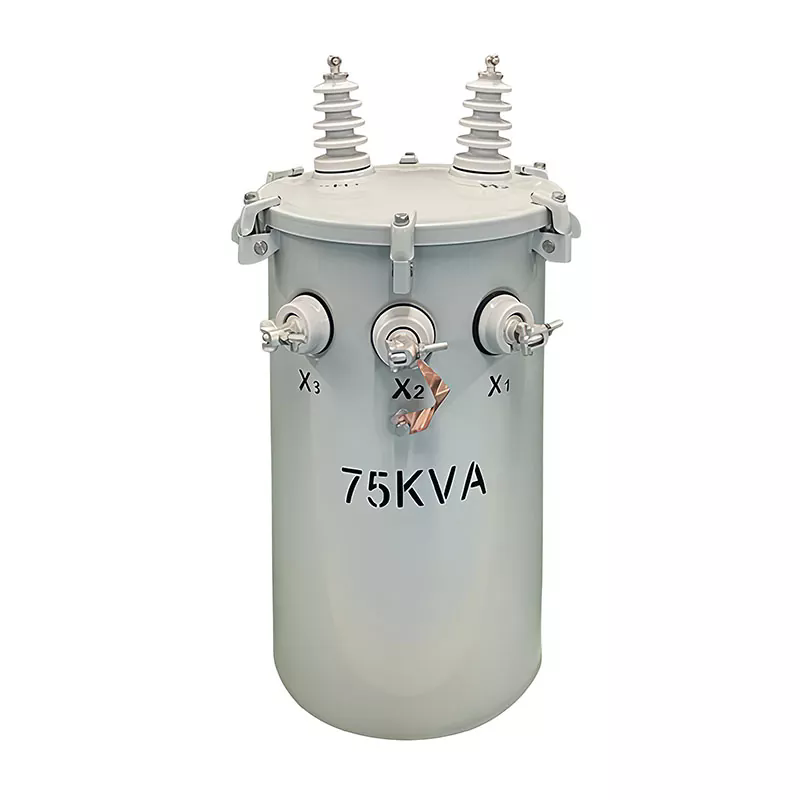

Forståelse af den 75KVA stangmonterede transformer

En 75KVA Pole-Mounted Transformer er en distributionstransformator beregnet til at reducere mellemspændingselektricitet til en lavere spænding, der er egnet til slutbrugere. I modsætning til en stor transformerstationstransformator installeret på et fundament, er en stangmonteret enhed placeret på en forsyningsstang eller en passende overliggende distributionsstruktur. Dette arrangement placerer transformatoren tæt på den elektriske belastning, samtidig med at arealet minimeres.

Udtrykket75KVAbeskriver transformatorens tilsyneladende nominelle effekt. KVA, eller kilovolt-ampere, repræsenterer kombinationen af ​​spænding og strøm, som transformeren er designet til at håndtere. Det bør ikke tolkes som en anbefaling at bruge enheden kontinuerligt med dens maksimale kapacitet under alle forhold.

I praktisk distributionsplanlægning overvejer ingeniører normalt forventet efterspørgsel, belastningsdiversitet, fremtidig udvidelse, omgivelsestemperatur, harmoniske og driftsforhold, før de bestemmer, om 75KVA giver tilstrækkelig kapacitet. Korrekt belastningsvurdering er afgørende, fordi både vedvarende overbelastning og unødvendig overdimensionering kan øge livscyklusomkostningerne.

Guangbian producerer 75KVA Pole-Mounted Transformer-løsninger til forskellige distributionskrav, herunder tilpassede spændingskonfigurationer til internationale markeder. Produktet er designet til udendørs strømfordeling og kan tilpasses i henhold til det elektriske system og projektspecifikationer.

Sådan fungerer en 75KVA stangmonteret transformer

Driftsprincippet er baseret på elektromagnetisk induktion. Elektrisk energi kommer ind i transformatorens primærvikling ved en højere distributionsspænding. Vekselstrømmen producerer en skiftende magnetisk flux inde i transformatorkernen. Denne magnetiske flux inducerer spænding i sekundærviklingen.

Forholdet mellem de primære og sekundære viklinger bestemmer spændingstransformationsforholdet. Hvis den primære spænding er væsentligt højere end den sekundære spænding, reducerer transformeren spændingen, mens den øger den tilgængelige strøm i henhold til effektforholdet og normale transformatortab.

En forenklet betjeningssekvens kan forstås som følger:

1. Mellemspændingselektricitet kommer ind i primærviklingen.
2. Vekselstrøm etablerer magnetisk flux i kernen.
3. Den magnetiske flux inducerer spænding i sekundærviklingen.
4. Den sekundære vikling leverer elektrisk strøm med lavere spænding.
5. Transformatorolie overfører varme væk fra de aktive komponenter.
6. Beskyttelses- og overvågningskomponenter hjælper med at understøtte sikker drift.

Fordi transformatoren er installeret udendørs, er dens kabinet, isoleringssystem, tætning, korrosionsbestandighed og vejrbeskyttelse vigtige dele af den langsigtede ydeevne. Et teknisk korrekt elektrisk design kræver stadig passende mekanisk og miljømæssig beskyttelse.

Kapacitet og fasekonfiguration

Kapacitet er en af ​​de første specifikationer, købere bør verificere, men den bør altid evalueres sammen med fasekonfiguration. En enkeltfaset 75KVA transformer er velegnet til visse bolig-, belysnings- og mindre kommercielle distributionssystemer, mens trefaset udstyr normalt vælges, når netværket kræver trefasede belastninger eller industriel strøm.

En vigtig fejl er at antage, at hver 75KVA transformer har identiske elektriske egenskaber. KVA-vurderingen identificerer kun kapacitet. Spænding, fase, frekvens, forbindelseskonfiguration, impedans, isolationsniveau og gældende standarder skal også specificeres.

Valg af primær og sekundær spænding

Spændingskompatibilitet er kritisk, når du køber en stangmonteret transformer. For eksempel kan en konfiguration, der er designet til en netspænding, ikke blot tilsluttes et andet netværk uden at bekræfte, at dets isoleringssystem, viklingsarrangement, tilbehør og klassificeringer er passende.

En repræsentativ Guangbian 75KVA-konfiguration bruger et primært spændingsarrangement på 4160 Grd Y / 2400V og en sekundær udgang på 120/240V. Sådanne værdier er applikationsspecifikke og bør ikke behandles som universelle specifikationer for hver 75KVA transformer.

Tappositioner kan også være vigtige, når den indgående spænding varierer. En korrekt valgt udtagskonfiguration gør det muligt for ingeniører at kompensere for visse forsyningsspændingsforhold og samtidig opretholde en passende sekundær spænding. Det nøjagtige haneområde skal altid bekræftes i forhold til projektspecifikationen før bestilling.

Kerne, viklinger, isolering og køling

Transformerens effektivitet og levetid afhænger i høj grad af de aktive materialer og produktionskvalitet. Kernen giver den magnetiske vej, mens viklingerne overfører elektrisk energi mellem højspændings- og lavspændingssiden.

Guangbians refererede 75KVA-konfiguration bruger kobberviklinger og kornorienteret siliciumstål til kernen. Kobber har høj elektrisk ledningsevne og er meget udbredt, hvor effektiv strømoverførsel og termisk ydeevne er vigtig. Kornorienteret elektrisk stål hjælper med at reducere magnetiske tab, når det behandles og samles korrekt.

Enheden bruger et olie-nedsænket design med ONAN køling, hvilket betyder Oil Natural, Air Natural. Transformatorolie cirkulerer naturligt, da den absorberer varme fra kernen og viklingerne. Derefter overføres varme gennem tankoverfladen til den omgivende luft. Fraværet af forcerede pumper eller ventilatorer kan forenkle kølesystemet og reducere antallet af hjælpekomponenter.

Olie-nedsænket udstyr kræver dog omhyggelig opmærksomhed på tankens integritet, tætning, bøsninger, olietilstand og miljøbeskyttelse. Regelmæssig inspektion hjælper med at identificere lækage, korrosion, overophedning eller forringede forbindelser, før disse problemer bliver store fejl.

Vigtige præstationsparametre

Et transformerdatablad indeholder flere værdier, der direkte påvirker driftsydelsen. At forstå disse tal hjælper indkøbsteams med at sammenligne produkter mere præcist i stedet for kun at fokusere på indkøbsprisen.

Lavere tab kan bidrage til bedre livscykluseffektivitet, især for transformere, der forbliver spændingsførende i lange perioder. Dette er grunden til, at belastningstab fortjener opmærksomhed, selv når den tilsluttede belastning varierer betydeligt i løbet af dagen.

Impedans er lige så vigtig for systemdesign. Det påvirker spændingsfaldet under belastning og den tilgængelige strøm under fejl. Beskyttelsesingeniører bør derfor bruge fabrikantens verificerede impedansværdi, når de koordinerer opstrøms og nedstrøms beskyttelsesudstyr.

Hvor en 75KVA stangmonteret transformer bruges

En kapacitet på 75KVA kan passe til en bred vifte af mindre distributionskrav. Dens kompakte overliggende installation gør den særlig anvendelig, hvor tilgængelighed af jord, installationsomkostninger og nærhed til lasten er vigtige overvejelser.

• Boligsamfund:levering af lavere spændingselektricitet til grupper af boliger, hvor den beregnede efterspørgsel er passende.
• Elektrificering af landdistrikter:støtte til elektricitetsadgang i områder, hvor overheaddistribution fortsat er praktisk.
• Gade- og områdebelysning:leverer lokal lavspændingsdistribution til belysningsnetværk.
• Små kommercielle faciliteter:betjener butikker, kontorer, servicebygninger og andre moderate elektriske belastninger.
• Skoler og offentlige faciliteter:giver lokal fordeling, hvor belastningsprofilen matcher transformatorens kapacitet.
• Små industrielle applikationer:understøtter passende hjælpe- eller industribelastninger med lavt behov.
• Infrastrukturprojekter:at levere lokaliseret strømtransformation til udvalgte offentlige projekter og forsyningsprojekter.

Den mest egnede anvendelse afhænger af den faktiske belastningsberegning. En transformer bør ikke vælges, blot fordi 75KVA forekommer tæt på det forventede forbrug. Startstrømme, motorbelastninger, sæsonbestemt efterspørgsel, effektfaktor, fremtidig udvidelse og belastningsdiversitet bør alle overvejes.

Sådan vælger du den rigtige transformer

Valg af den korrekte 75KVA stangmonterede transformer starter med at definere det komplette elektriske miljø. Følgende tjekliste kan hjælpe købere med at undgå dyre specifikationers uoverensstemmelser.

1. Beregn den forventede belastning.Bestem normal efterspørgsel, spidsbelastning, motorstartkrav og potentiel fremtidig udvidelse.
2. Bekræft den primære spænding.Tilpas transformeren til forsyningsnettet.
3. Bekræft den sekundære spænding.Sørg for, at udgangen matcher det tilsluttede udstyr og det lokale elektriske system.
4. Vælg den korrekte fasekonfiguration.Enkeltfasede og trefasede systemer har forskellige anvendelseskrav.
5. Tjek frekvens.Kontroller, at transformeren er designet til netværksfrekvensen.
6. Gennemgå impedans.Bekræft kompatibilitet med fejlstrømberegninger og beskyttelseskoordinering.
7. Gennemgå isoleringskrav.Overvej systemspændingen og miljøforholdene.
8. Overvej installationsmiljøet.Temperatur, fugtighed, højde, vind, salteksponering, støv og korrosion kan påvirke designkravene.
9. Tjek gældende standarder.Sørg for, at transformatordokumentationen og testningen opfylder kravene på destinationsmarkedet.
10. Diskuter tilpasning før produktion.En producent bør bekræfte tekniske parametre i stedet for at stole på antagelser.

Overvejelser om installation og vedligeholdelse

Korrekt installation er afgørende for pålidelig transformatordrift. Pælmonteret udstyr skal understøttes af en passende struktur, der er i stand til at håndtere den mekaniske vægt og miljømæssige kræfter. Elektriske afstande, jordforbindelse, lederforbindelser, beskyttelsesanordninger og adgang til vedligeholdelse skal også tages i betragtning i henhold til de gældende lokale krav.

Før spænding skal teknikere verificere navnepladeoplysninger, forbindelser, jordforbindelse, isoleringstilstand, mekaniske fastgørelsesanordninger, bøsninger og beskyttelseskomponenter. Testprocedurer bør følge projektspecifikationen og gældende standarder.

Efter idriftsættelse kan rutineinspektioner hjælpe med at afsløre udviklende problemer. Vedligeholdelsespersonale bør være særlig opmærksomme på:

• Olielækage eller usædvanlige olieniveauændringer
• Korrosion på tanken, fittings eller monteringsbeslag
• Beskadigede eller forurenede bøsninger
• Løse elektriske forbindelser
• Unormal temperaturstigning
• Usædvanlig støj eller vibrationer
• Tegn på overophedning eller misfarvning
• Tilstand af jordforbindelser
• Skader forårsaget af hårdt vejr eller ekstern påvirkning

Olie-nedsænkede transformere kræver særlig opmærksomhed til lækagekontrol. En lille lækage bør ikke blot ignoreres, fordi det kan indikere forringelse af en tætning, bøsning, svejsning, pakning eller tankkomponent. Hurtig undersøgelse kan reducere risikoen for beskadigelse af udstyr, serviceafbrydelser og miljøproblemer.

Hvordan Guangbian understøtter transformerprojekter

Konsistens i fremstillingen er især vigtig for distributionstransformatorer, fordi små afvigelser i vikling, kernesamling, isolering, tætning eller test kan påvirke langsigtet feltydelse. Guangbian følger en flertrinsproduktionsproces for sine 75KVA Pole-Mounted Transformer-løsninger.

Fremstillingsarbejdsgangen omfatter kernebehandling, viklingsproduktion, tankfremstilling og -svejsning, vakuumtørring, samling, oliepåfyldning og -forsegling, elektrisk test, slutinspektion og emballering. Hvert trin behandler et andet aspekt af transformatorens pålidelighed.

Guangbian leverer også skræddersyede transformerløsninger til forskellige markeder og distributionssystemer. For projekter, der kræver specifikke spændingskonfigurationer, fasearrangementer, standarder, tilbehør eller dokumentation, bør tekniske krav bekræftes, før produktionen påbegyndes.

Ofte stillede spørgsmål

Hvad betyder 75KVA på en transformer?

75KVA er transformatorens tilsyneladende nominelle effekt. Den beskriver transformatorens elektriske kapacitet frem for mængden af ​​energi, den altid vil forbruge. Den faktiske driftsbelastning afhænger af det tilsluttede udstyr, effektfaktor, belastningsprofil og systemforhold.

Er en 75KVA transformer egnet til strømfordeling i boliger?

Den kan være velegnet til boligdistribution, når den beregnede efterspørgsel er kompatibel med transformatorens kapacitet og elektriske konfiguration. Ingeniører bør overveje antallet af forbrugere, spidsbelastning, diversitet, motorbelastninger, varme- og køleudstyr og potentiel fremtidig vækst.

Hvilken sekundær spænding kan en 75KVA stangmonteret transformer levere?

Den sekundære spænding bestemmes ikke alene af 75KVA-klassificeringen. Det skal specificeres i henhold til destinationens elektriske system. En repræsentativ Guangbian-konfiguration giver 120/240V sekundær udgang, men andre spændingskonfigurationer kan være nødvendige for forskellige markeder.

Hvorfor bruges kobber til transformerviklinger?

Kobber giver høj elektrisk ledningsevne og god termisk ydeevne. Disse egenskaber gør det til et meget brugt viklingsmateriale til distributionstransformatorer, hvor pålidelig strømoverførsel og effektiv drift er vigtig.

Hvad er ONAN køling?

ONAN betyder Oil Natural, Air Natural. Transformatorolie cirkulerer naturligt, da den absorberer varme fra kernen og viklingerne, mens varme overføres fra transformatortanken til den omgivende luft uden forcerede pumper eller ventilatorer.

Hvad skal kontrolleres, før du køber en 75KVA transformer?

Købere bør bekræfte nominel kapacitet, fase, primær spænding, sekundær spænding, frekvens, impedans, isoleringskrav, kølemetode, installationsmiljø, gældende standarder, tilbehør, testkrav og leveringsdokumentation.

Kan Guangbian tilpasse en 75KVA stangmonteret transformer?

Guangbian kan levere tilpassede transformerløsninger baseret på projektkrav. Kunder bør give detaljerede elektriske specifikationer og destinationsmarkedskrav, så ingeniørteamet kan bestemme den passende konfiguration.

Hvordan kan levetiden for en stangmonteret transformer forbedres?

Passende dimensionering, korrekt installation, passende beskyttelse, korrekt belastning, regelmæssig inspektion, effektiv jording og øjeblikkelig opmærksomhed på unormal temperatur, støj, olielækage eller elektriske forhold kan alle bidrage til pålidelig langsigtet drift.

Konklusion

En 75KVA stangmonteret transformator kan være en effektiv løsning til lokaliseret mellemspændings- til lavspændingsstrømfordeling, når dens elektriske og mekaniske specifikationer er korrekt afstemt med projektet. Dens overliggende installation kan reducere jordkravene, mens et olie-nedsænket ONAN-kølesystem giver en ligetil tilgang til varmestyring til udendørs applikationer.

Kapacitet alene bør dog aldrig afgøre købsbeslutningen. Primær og sekundær spænding, fasekonfiguration, frekvens, impedans, tab, isolering, miljøforhold, installationsstruktur, beskyttelse og gældende standarder har alle indflydelse på, om en transformer vil fungere pålideligt i marken.

Guangbiankombinerer erfaring med transformerproduktion med skræddersyede produktløsninger til forskellige distributionsnetværk og internationale applikationer. Fra kerne- og viklingsproduktion til tankfabrikation, tørring, oliepåfyldning, elektrisk test og endelig inspektion, bidrager hvert trin til pålideligheden af ​​den færdige transformer.
