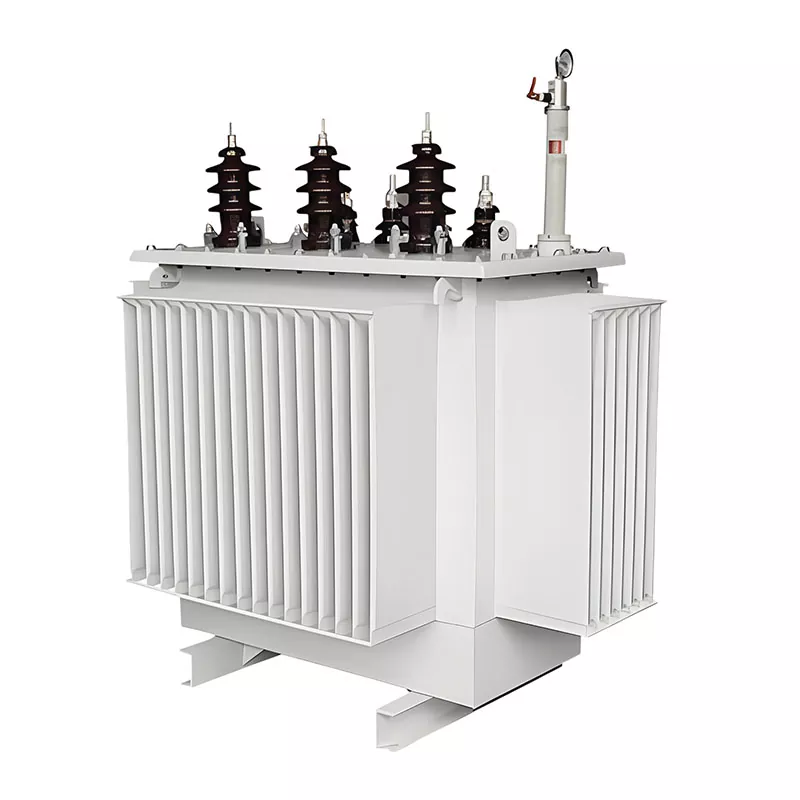

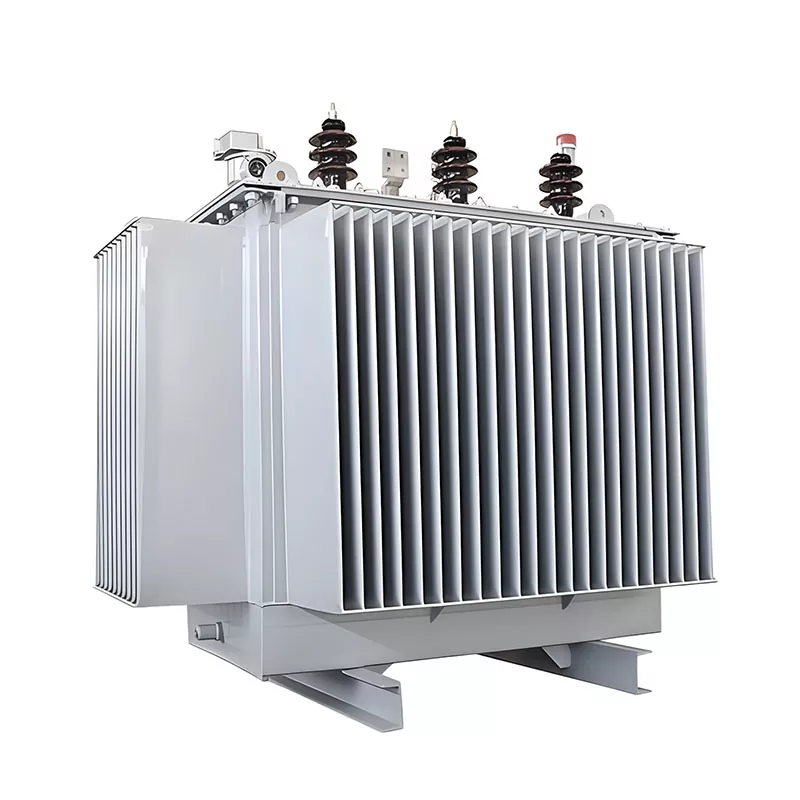

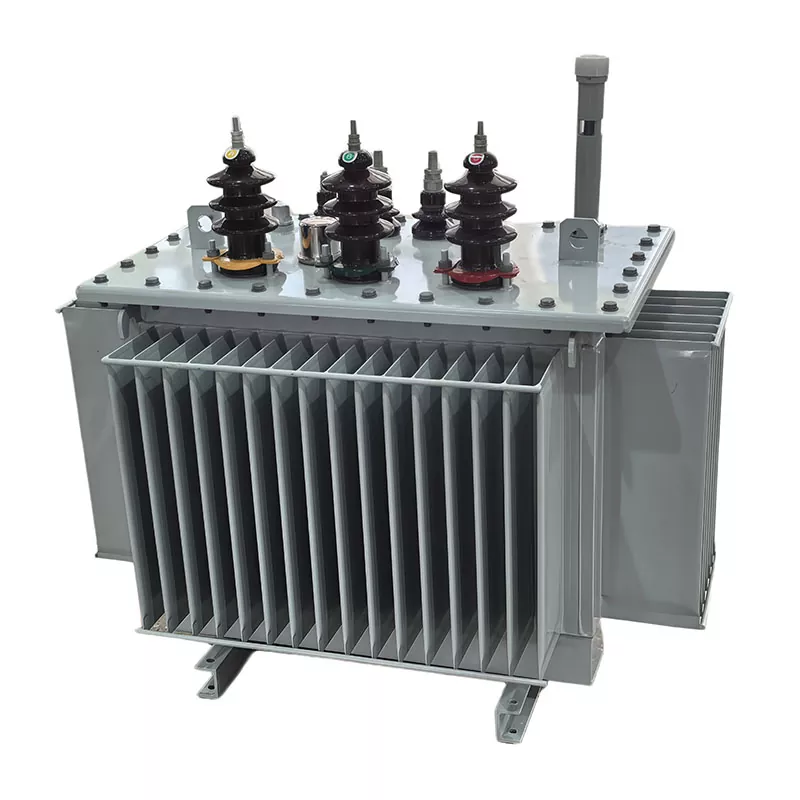

Udskiftningstransformator i olie

En erstatningstransformator i olie er en type oliefyldt krafttransformator, der er specielt designet til at erstatte en eksisterende transformer i et driftskraftdistributionssystem, typisk på grund af forældet udstyr, fejl, kapacitetsbegrænsninger eller krav til effektivitetsopgradering.

I modsætning til transformere, der bruges i nye installationer, er en erstatningstransformer konstrueret med et stærkt fokus på systemkompatibilitet, fysisk udskiftelighed og problemfri integration med eksisterende elektrisk infrastruktur.

Engineering Definition

Fra et elektroteknisk perspektiv kan en udskiftningsolienedsænket transformator defineres som:

En krafttransformator designet eller optimeret i henhold til de eksisterende netværksforhold - såsom spændingsniveau, vektorgruppe, installationsdimensioner og belastningsprofil - så den direkte kan erstatte en olienedsænket transformer i drift uden større ændringer af det originale system.

Tekniske nøglekarakteristika

En typisk erstatningstransformator i olie er defineret af følgende tekniske krav:

Spændingskompatibilitet:Matcher eksisterende systemniveauer såsom 6kV/0,4kV, 10kV/0,4kV osv.

Installationsudskiftelighed:Designet til at passe til eksisterende fundamenter, kabelindgangspunkter og transformerstationslayout

Vektorgruppetilpasning:Almindeligvis Dyn11 eller identisk med den originale transformerkonfiguration

Kortslutningsimpedanskoordinering:Typisk designet inden for området 5%–8% for at sikre systemstabilitet

Ydeevneoptimering:Kan forbedre effektiviteten, reducere tab eller forbedre den termiske ydeevne sammenlignet med den udskiftede enhed

Find den rigtige størrelse først

Her er et eksempel: din nuværende belastning er 800kVA, og du tilføjer 400kVA ny efterspørgsel. Indregn en vis vækstmargin, og 1250-1600kVA giver mening. Se ikke bare på dagens tal – at give lidt frihøjde er altid et sikkert bud.

Når du laver transformerkapacitetsberegning, skal du huske på disse parametre: Spændingsniveauet skal matche dit eksisterende system (som 10kV/0,4kV), vektorgruppen Dyn11 fungerer til de fleste kommercielle applikationer, og en impedans på 5-8% er standard. Hvis du er usikker, kan GUANGBIANs Kina-fabriksteam gennemgå din opsætning og bekræfte specifikationerne før fremstilling.

Hvad skal man forberede inden byttet?

Tre ting at tjekke:

1.Elektrisk vurdering — Kan dine samleskinner og kabler klare højere strøm? Trænger beskyttelsesordningen til justeringer?

2. Strukturkontrol — Fundamentstørrelse, adgangsvej til indflytning af enheden, ventilationsforhold.

3. Koordinering af hjælpeprogrammer — En kapacitetsopgradering kan kræve ændringer af din indgående forsyning. Få tilladelsen til strømafbrydelse sorteret tidligt.

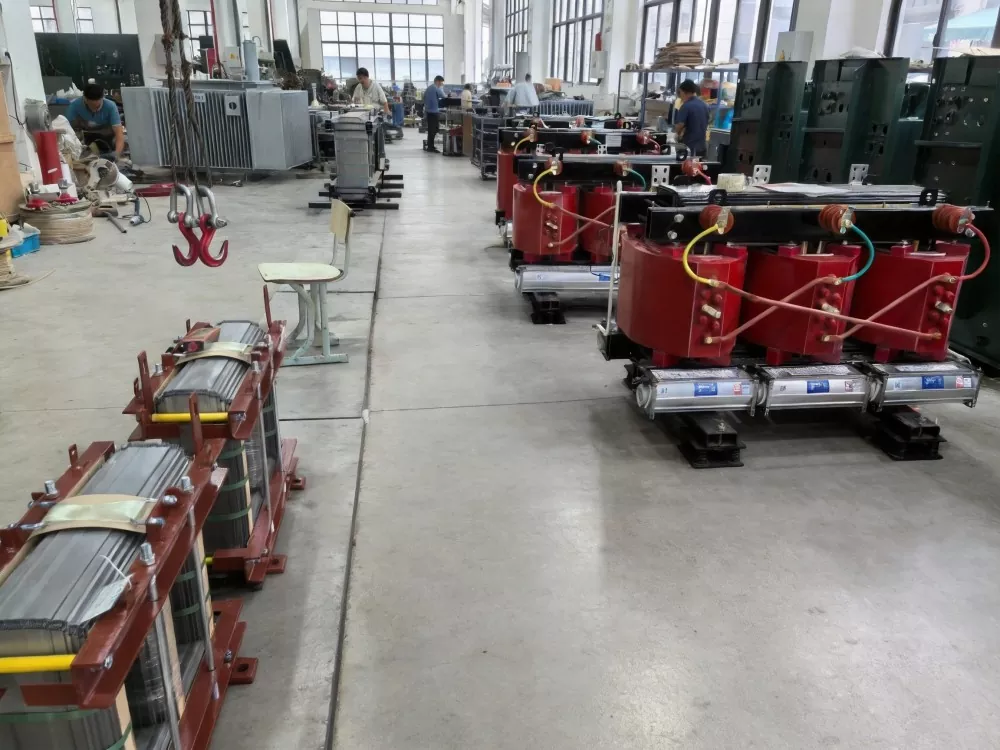

Hvis du planlægger et transformerudskiftningsprojekt, kan GUANGBIANs tekniske team fra vores Kina-fabrik hjælpe med at gennemgå disse varer. Vi har håndteret lignende sager på vores produktionsanlæg og ved, hvilke detaljer der ofte bliver overset.

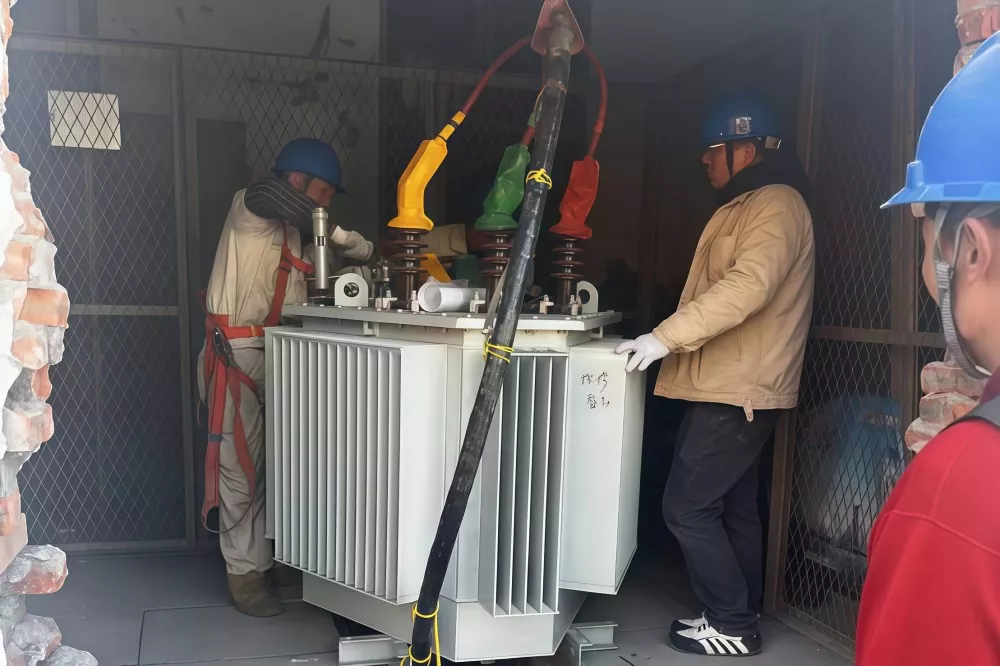

Installation og idriftsættelse

Sluk → Afbryd → Fjern gammel enhed → Anbring ny transformer → Ledningsføring → Test → Strømfør

Spring ikke testtrinnet over: drejningsforholdstest, isolationsmodstand, vektorgruppeverifikation, modstandsmåling. Alt skal passere, før du skifter kontakten. I løbet af de første par uger skal du holde øje med temperaturen, lytte efter usædvanlig støj, kontrollere for vibrationer.

Hvor meget koster det?

For en 1250kVA enhed kører selve transformeren $25.000-45.000. Med installation og ændringer lander de samlede projektomkostninger omkring $35.000-75.000. Hvis din eksisterende enhed har kørt i næsten 20 år, giver det mere mening at erstatte den med en ny end at tilføje en parallel enhed - mindre vedligeholdelsesbesvær, bedre effektivitet.

Efter installationen opbevares testrapporterne og as-built-tegningerne. Tjek temperaturer kvartalsvis, lav en olieanalyse årligt (for oliefyldte typer). Med ordentlig pleje bør dette udstyr køre problemfrit i 20-30 år.

På GUANGBIANs fabrik i Kina fremstiller vi transformere, der er bygget til langdistance. Uanset om du er i transformerudvælgelsesfasen eller har brug for en gennemgang af specifikationer, kan vores team hjælpe.

Forskel fra Standard New Installation Transformers

FAQ

1. Hvad er en erstatningstransformer i olie?

Det er en olie-nedsænket transformer designet til at erstatte en eksisterende transformer i et driftskraftsystem. Det er bygget til at matche de originale elektriske forhold, så systemet kan fortsætte med at køre med minimale ændringer.

2. Hvornår skal en transformer udskiftes?

Udskiftning er nødvendig, når transformatoren er gammel (typisk 15–25+ år), ofte svigter, ikke kan imødekomme det aktuelle belastningsbehov eller har høje vedligeholdelsesomkostninger

3. Hvordan vælger jeg den korrekte kapacitet til udskiftning?

Kapaciteten vælges baseret på nuværende belastning, fremtidig udvidelse (normalt 15-25 % margin) og systemforhold såsom spændingsniveau og installationsbegrænsninger.

4. Kan en erstatningstransformer øge kapaciteten?

Ja. En erstatningsenhed kan opgraderes til højere kapacitet, men de eksisterende kabler, koblingsudstyr og beskyttelsessystem skal kontrolleres for kompatibilitet.

5. Hvad skal matche ved udskiftning af en transformer?

Nøgleparametre omfatter spændingsforhold, vektorgruppe (oftest Dyn11), impedans (ca. 5-8%) og fysiske installationsdimensioner.

6. Hvor lang tid tager udskiftningsprocessen?

Installation og udskiftning tager normalt 1-3 dage, afhængigt af forholdene på stedet, plus ekstra tid til test og idriftsættelse.
