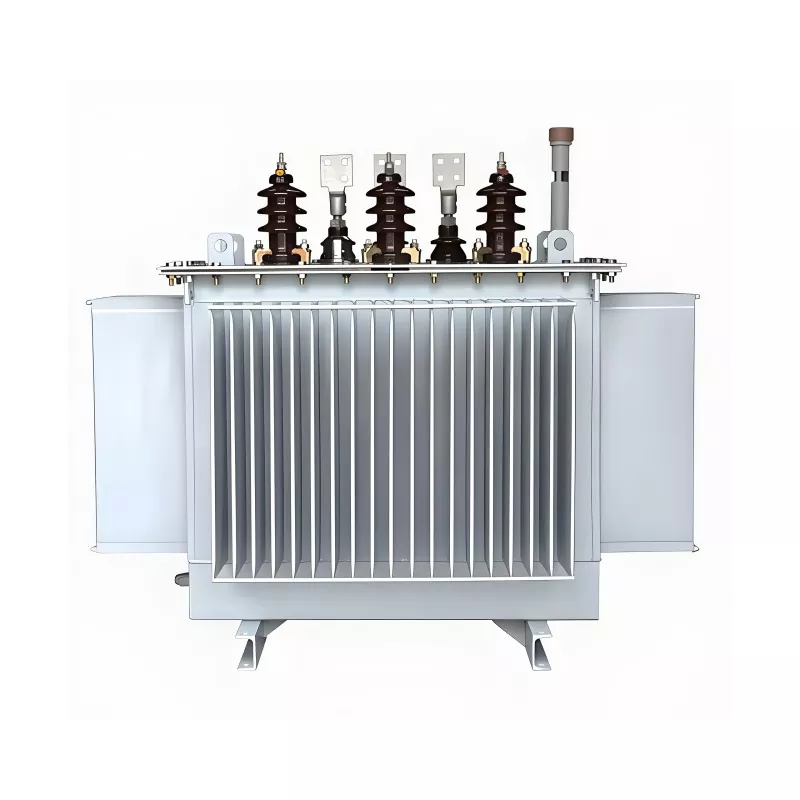

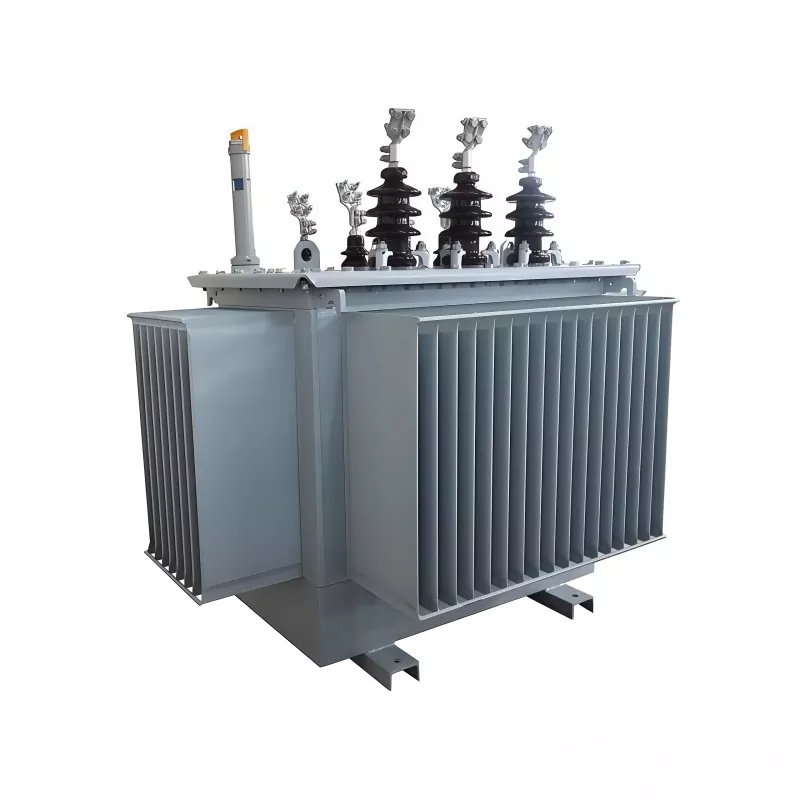

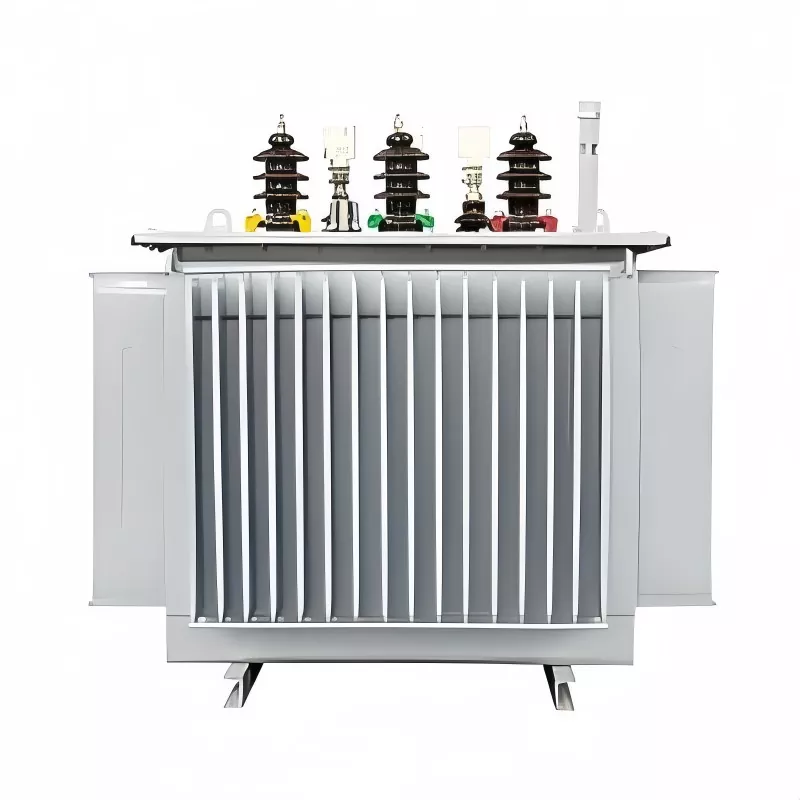

100KVA 20KV Trefaset olienedsænket transformer

Denne 100KVA 20KV Three Phase Oil Immersed Transformer, produceret i Kina af GUANGBIAN, skiller sig ud på grund af sin Yzn5-forbindelsesgruppe. Det er en forbindelseskonfiguration, hvor højspændingsviklingen vedtager en stjerneforbindelse (Y-forbindelse), lavspændingsviklingen bruger en zigzag-forbindelse (afledt af deltaforbindelse), neutralpunktet på lavspændingssiden trækkes ud, og faseforholdet mellem høj- og lavspændingsviklingerne identificeres ved hjælp af "urmetoden".

Denne trefasede transformator bruges af vores kunder i præcisionsværktøjsværksteder, der kræver høj strømforsyningskvalitet, der tjener til at reducere udstyrsfejl forårsaget af harmonisk interferens.

Det er almindeligvis installeret i:

Industrielle strømdistributionssystemer

elektrificeringsprojekter i landdistrikterne

Små transformerstationer

Infrastruktur og byggepladser

Kommercielle og forsyningsnetværk

Sammenlignet med transformatorer af tør type giver olienedsænkede transformere bedre køleydelse og højere overbelastningsmodstand, hvilket gør dem mere velegnede til udendørs og tunge applikationer.

Nøglefunktioner og fordele

1. Stabil ydeevne i 20KV mellemspændingssystemer

Designet til 20KV distributionsnetværk, hvilket sikrer stabil spændingskonvertering og pålidelig drift selv under fluktuerende netforhold. Det forbedrer den overordnede kraftsystemstabilitet og udstyrsbeskyttelse.

2. Høj effektivitet med lavt energitab

Optimeret kerne- og viklingsdesign reducerer tomgangs- og belastningstab markant, hvilket hjælper med at reducere langsigtet energiforbrug og driftsomkostninger.

3. Olie-nedsænket køling til stærk varmeafledning

ONAN olie-nedsænket kølesystem sikrer effektiv varmefjernelse, understøtter kontinuerlig fuld belastning og forlænger isoleringens levetid.

4. Høj overbelastning og kortslutningsstyrke

Den er bygget til industrielle miljøer og modstår motorstartstød og kortslutningsbelastning, hvilket sikrer sikker og stabil drift under tunge belastningsforhold.

5. Kompakt struktur, nem installation

Pladsbesparende design med enkel installation og lave vedligeholdelseskrav, hvilket gør den velegnet til både nye og eftermonterede strømdistributionsprojekter.

Produktparameter

Driftsmiljøkrav

1. Temperaturområde

◦ Standarddrift: -25℃ ~ 45℃

◦ Omgivelsestemperaturen må ikke overstige 40 ℃ for langsigtet kontinuerlig drift (for at sikre ONAN-køling effektivitet).

2. Relativ luftfugtighed

◦ Maksimalt 95 % (ved 25 ℃ omgivelsestemperatur)

3. Højde

◦ Standardtilpasning: ≤1000 m over havets overflade

◦ Tilpasning i stor højde: ≤3000 m (med forbedret isolering og optimeret varmeafledning, valgfrit).

4. Installationssted

◦ Indendørs eller udendørs (udendørs installation kræver IP23-beskyttelsesgrad, valgfri; indendørs standard IP20).

- Hold dig væk fra brændbare, eksplosive, ætsende gasser og støvkilder.

◦ Ingen kraftige vibrationer (vibrationsacceleration ≤0,1 g) eller mekanisk påvirkning.

5. Ventilationstilstand

◦ Tilstrækkeligt ventilationsrum: ≥0,5 m frigang omkring transformeren til naturlig luftcirkulation (kritisk for ONAN køling).

◦ Undgå lukkede rum uden luftstrøm for at forhindre overophedning.

6. Energinetmiljø

◦ Frekvenskompatibilitet: 50Hz / 60Hz dobbeltfrekvenstilpasning.

◦ Spændingsudsving: ≤±5 % af nominel indgangsspænding (20KV) for at sikre stabil drift.

Hvilke problemer løser det?

I rigtige strømdistributionssystemer er udstyrsfejl ofte forårsaget af ustabil spænding, overbelastningsstigninger og varmeakkumulering.

Denne transformer er designet til at løse:

● Spændingsustabilitet i 20KV mellemspændingsnetværk

● Hyppig motorstartpåvirkning i industrielle systemer

● Problemer med overophedning under kontinuerlig drift

● Energitab i langsigtet strømfordeling

● Upålidelig ydeevne i barske udendørs miljøer

Ved at løse disse problemer på systemniveau sikrer det stabil og effektiv strømforsyning i krævende applikationer.

Vores fabrik

Pladeværksted

Folieopviklingsværksted

Snoet værksted

Slyngeovn værksted

Transformer montage værksted

Transformer idriftsættelse værksted

Hvorfor vælge en olienedsænket transformer?

Sammenlignet med transformatorer af tør type tilbyder olienedsænkede transformere:

● Bedre varmeafledningsevne

● Højere overbelastningskapacitet

● Længere driftslevetid

● Mere stabil ydeevne under tung belastning

For 20KV distributionssystemer er olie-nedsænket design ofte den foretrukne løsning til udendørs og industrielle applikationer.

Kvalitetskontrol og produktionssikring

Hver transformer er fremstillet under strenge kvalitetskontrolprocedurer for at sikre stabil ydeevne og sikkerhedsoverholdelse.

Test inkluderer:

● Rutinemæssig test af elektrisk ydeevne

● Test af isolationsmodstand

● Temperaturstigningstest

● Test af belastning og ubelastet tab

● Kortslutningsmodstandsevaluering

Fremstilling følger internationale standarder for at sikre pålidelighed på globale markeder.

Vedligeholdelse og levetid

100KVA 20KV trefaset olienedsænket transformator er designet til lave vedligeholdelseskrav. Med korrekt installation og periodisk eftersyn kan levetiden overstige 20-25 år.

Anbefalet vedligeholdelse omfatter:

● Regelmæssig kontrol af olietilstanden

● Eftersyn af klemmeforbindelse

● Temperaturovervågning

● Rengøring af udvendige komponenter

FAQ

1. Kan denne transformer fungere uafbrudt i 24 timer?

Ja, den er designet til kontinuerlig drift under nominelle belastningsforhold.

2. Er 100KVA transformatoren velegnet til udendørs installation?

Ja, olienedsænkede transformatorer er velegnede til både indendørs og udendørs miljøer.

3. Kan spændingen tilpasses?

Ja, primære og sekundære spændinger kan tilpasses baseret på projektkrav.

4. Hvad er den største fordel ved 20KV systemkompatibilitet?

Det muliggør stabil integration i mellemspændingsdistributionsnetværk med reduceret transmissionstab.

100KVA 20KV Three Phase Oil Immersed Transformer er en pålidelig og effektiv løsning til mellemspændingsstrømdistributionssystemer. Med sin stærke overbelastningskapacitet, design med lavt energitab og holdbare olie-nedsænkede kølestruktur giver den stabil langsigtet ydeevne til industrielle og forsyningsmæssige applikationer verden over.
