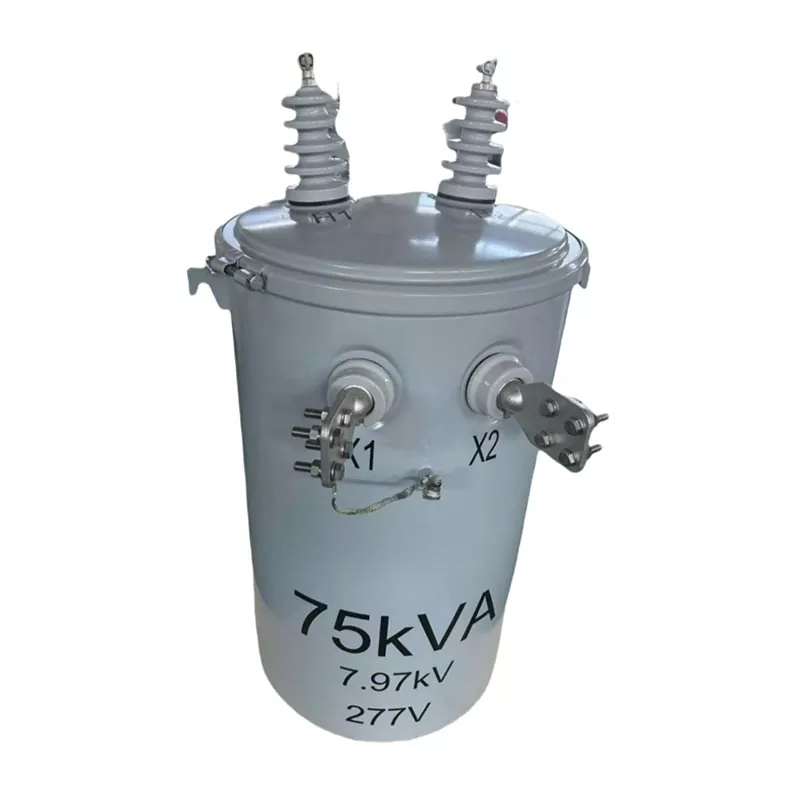

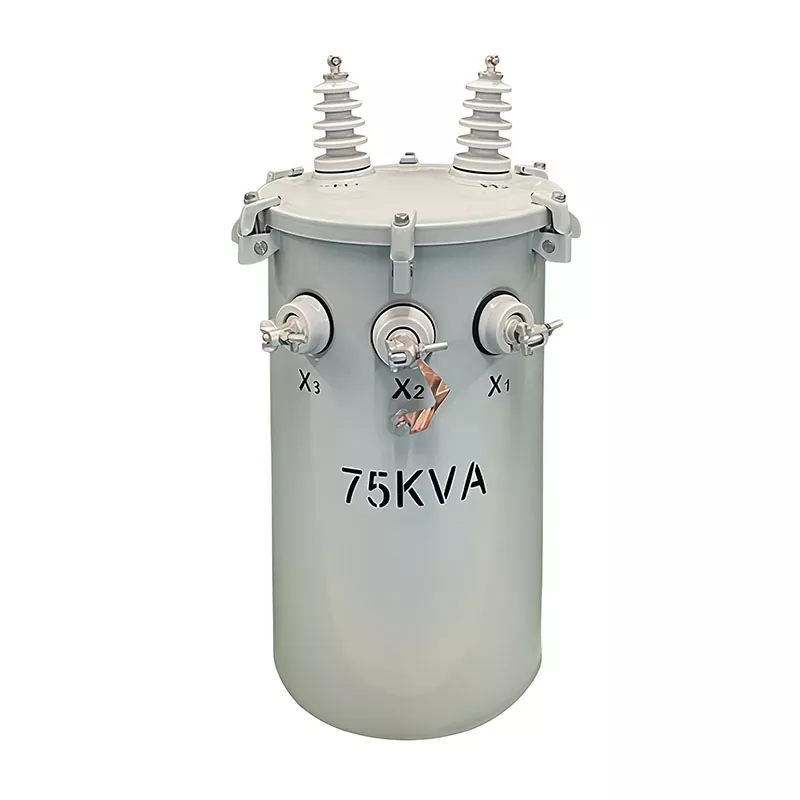

75KVA stangmonteret transformer

Den 75KVA stangmonterede transformator fra Guangbian er konstrueret til stabil udendørs strømdistribution i boligsamfund, elektrificeringsprojekter på landet, industriparker, skoler, hospitaler og kommercielle faciliteter. Designet med avancerede isoleringssystemer og holdbar olie-nedsænket teknologi, leverer denne transformer pålidelig spændingsregulering, lavt strømtab og lang levetid under forskellige miljøforhold.

Som en professionel Kina-transformatorproducent med mere end 20 års erfaring har Guangbian specialiseret sig i at producere højkvalitets stangmonterede transformere under 35KV til kunder i Afrika, Sydøstasien, Centralasien, Sydamerika og Mellemøsten.

Hvad er en 75KVA stangmonteret transformer?

En 75KVA stangmonteret transformator er en kompakt olie-nedsænket distributionstransformator installeret direkte på forsyningsstænger for at reducere mellemspændingselektricitet til lavspændingsstrøm, velegnet til boliger, kommercielle bygninger og små industrielle applikationer.

Denne type transformer er meget udbredt, fordi den tilbyder:

● Effektiv strømfordeling

● Nem installation og vedligeholdelse

● Reduceret jordbesættelse

● Fremragende vejrbestandighed

● Stabil langtidsdrift

Guangbian 75KVA transformeren er fremstillet i henhold til internationale transformerstandarder og kan tilpasses til forskellige netsystemer og spændingskrav.

Kapacitet og fase

Start med "75KVA, enkeltfaset" øverst på transformatordatabladet. KVA står for kilovolt-ampere - et mål for tilsyneladende effekt. 75KVA er den maksimale belastning, denne enhed kan klare. Nøgleord: "kan klare", ikke "skal løbe kl." I praksis skal belastningen holdes omkring 80 % af den nominelle kapacitet. Det forlænger transformatorens levetid betydeligt.

En enkeltfaset transformer har en indgangsfase og en udgangsfase. Den passer til boligområder, gadebelysning og små kommercielle opsætninger. Trefasede enheder betjener på den anden side fabrikker og kontorbygninger, hvor der kræves 380V industriel strøm.

Spændingsparametre

Primær spænding: 4160 Grd Y / 2400V

Dette fortæller dig, hvad højspændingssiden kan tilsluttes. "Grd Y" betyder jordet wye-forbindelse - neutral er bundet til jord. 4160V er linje-til-linje-spændingen, 2400V er linje-til-neutral. Dette er en almindelig vurdering i nordamerikanske distributionssystemer, og det er derfor, du ofte vil se 4160v transformer opført i specifikationerne for eksportmarkeder.

Tapkobleren har 5 positioner: +2,5%, 0%, -2,5%, -5%, -7,5%. Når den indgående spænding svinger, kan du justere hanen for at holde output stabil. Position B eller 2 markerer den nominelle indstilling.

Sekundær spænding: 120/240V

Dette er lavspændingsudgangssiden. En enkeltfaset transformer leverer typisk 120V eller 240V. 240V-udgangen håndterer større belastninger som AC-enheder og vandvarmere. 120V siden? Det er til lys og vægudtag. Med begge spændinger i én enhed behøver du ikke en separat nedtrapningsopsætning.

Materialer og håndværk

Opviklingsmateriale: Kobber

Kobber leder bedre end aluminium, så det kører køligere og spilder mindre strøm. Vi bygger med kobber på GUANGBIANs Kina-anlæg – det koster mere på forhånd, men den langsigtede pålidelighed er det værd.

Kerne: Kornorienteret siliciumstål

Siliciumstål er det, der får transformatoren til at arbejde magnetisk. "Kornorienteret" betyder bare, at krystallerne er på linje i én retning - dette reducerer magnetiske tab. Resultat? Tabene uden belastning forbliver lave, og effektiviteten stiger.

Kølemetode: ONAN

ONAN = Oil Natural, Air Natural. Olien bevæger sig af sig selv og trækker varme fra kernen og viklingerne. Ingen pumper. Ingen fans. Færre ting at fejle. For en stangmonteret enhed midt i ingenting, tæller den slags enkelhed.

Effektivitetsmålinger

Tab uden belastning: ≤225W | Belastningstab: ≤750W | Impedans: ≤2,5 %

No-load tab er, hvad transformeren trækker, bare sidder der, strømførende, men ubelastet. 225 watt er ret lavt. Belastningstab sker ved fuld kapacitet - 750W er normalt for denne størrelsesklasse. Impedansen, omkring 2,5 %, påvirker kortslutningsstrøm og spændingsregulering.

Excitationsstrøm ≤2,5 % fortæller dig, at kernekvaliteten er solid. Det kræver ikke meget strøm at magnetisere. Dette er tallene, du finder på hvert GUANGBIAN-transformatordatablad – vi fremstiller i Kina og tester hver enhed, før den forlader fabrikken.

Certificeringsstandarder

IEEE C57.12-serien, ANSI C57.12.20

IEEE C57 er transformatorens tekniske standard fra Institute of Electrical and Electronics Engineers. ANSI er American National Standards Institute. Når en enhed opfylder begge dele, ved du, at design- og testmetoderne er op til internationalt niveau.

At læse et transformerdatablad kræver noget øvelse, men det er en kernefærdighed til indkøb. Har du stadig spørgsmål? Tag fat i GUANGBIANs tekniske team. Vi fremstiller på vores fabrik i Kina og kan lede dig gennem en en-til-en udvælgelsesproces.

Vores fabrik

Pladeværksted

Folieopviklingsværksted

Snoet værksted

Slyngeovn værksted

Transformer montage værksted

Transformer idriftsættelse værksted

Fremstillingsproces

Produktionen af ​​hver 75KVA stangmonteret transformator følger strenge fremstillingsprocedurer:

● Transformerkerneskæring og stabling

● Produktion af spoleviklinger

● Tankfremstilling og svejsning

● Vakuumtørringsproces

● Transformer montage

● Oliepåfyldning og tætning

● Test af elektrisk ydeevne

● Slutkontrol og emballering

Dette integrerede produktionssystem hjælper Guangbian med at opretholde ensartet produktkvalitet og omkostningskonkurrenceevne.

Kontakt Guangbian

Hvis du leder efter en professionel Kina-transformatorproducent og -leverandør, kan Guangbian levere tilpassede 75KVA stangmonterede transformatorløsninger i henhold til dine projektkrav.

Uanset om dit projekt er til elektrificering af landdistrikter, industriel distribution, offentlig infrastruktur eller vedvarende energisystemer, kan vores ingeniørteam støtte dig med pålidelige transformatorprodukter og tekniske løsninger.

Kontakt Guangbian i dag for at få:

● Teknisk rådgivning

● Transformer specifikationer

● OEM & ODM support

● Fabrikstilbud

● Internationale forsendelsesløsninger
