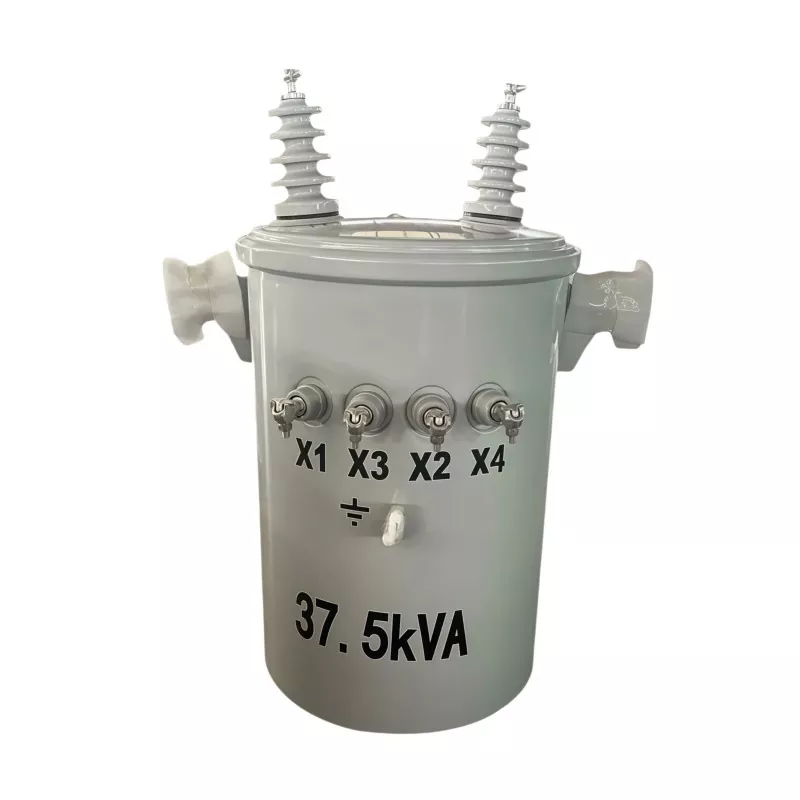

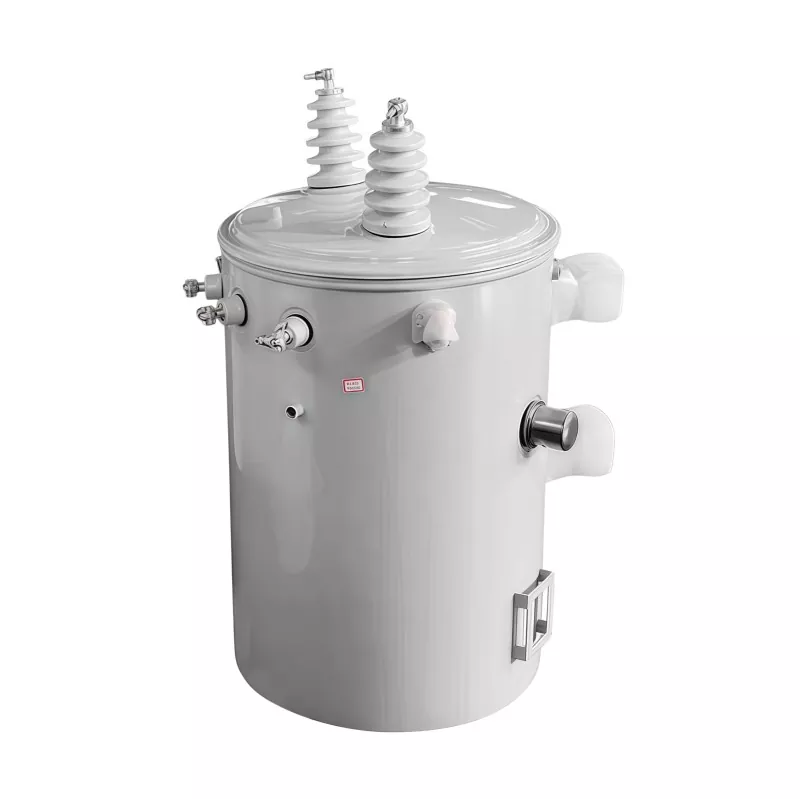

37,5KVA stangmonteret transformer

En 37,5KVA stangmonteret transformator er en elektrisk distributionstransformator installeret på forsyningsstænger for at reducere mellemspændingselektricitet fra elledninger til lavere brugbar spænding til bolig-, erhvervs-, landbrugs- og lette industrielle strømapplikationer. Med en nominel kapacitet på 37,5 kilovolt-ampere (KVA) bruges den almindeligvis i overliggende strømdistributionssystemer for at levere stabil, effektiv og pålidelig elforsyning i by- og landområder. Dens kompakte stangmonterede design hjælper med at spare jordplads, forenkler installationen og understøtter omkostningseffektive strømdistributionsnetværk.

Arbejdsprincip

En stangmonteret transformer fungerer baseret på princippet om elektromagnetisk induktion.

Højspændingsindgang

Mellem- eller højspændingselektricitet leveres til primærviklingen gennem luftledninger.

Generering af magnetfelt

Når vekselstrøm løber gennem primærviklingen, skaber det et skiftende magnetfelt inde i transformatorkernen.

Spændingstransformation

Dette magnetfelt inducerer spænding i sekundærviklingen. Baseret på vindingsforholdet mellem viklinger trappes spændingen ned til et lavere brugbart niveau.

Stabil udgangsforsyning

Den transformerede lavspændingselektricitet leveres derefter til private, kommercielle eller industrielle brugere med stabil ydeevne.

Ansøgninger

En 37,5KVA stangmonteret transformer er designet til distributionssystemer med lav til medium belastning, der effektivt nedtrapper mellemspændingselektricitet til brugbar lavspænding for slutbrugere. Det er meget udbredt i følgende scenarier:

Strømdistribution til boliger

Ideel til boligkvarterer, landlige huse og små samfund, der giver stabil elektricitet til belysning, husholdningsapparater og dagligt strømforbrug.

Landdistrikternes elektrificeringsprojekter

Almindeligvis brugt i landdistriktsnetudvidelse og fjerntliggende strømforsyningssystemer på grund af dens enkle installation og lave vedligeholdelseskrav.

Landbrugets kraftsystemer

Velegnet til gårde, kunstvandingssystemer, husdyrfaciliteter og drivhuse, der driver vandpumper, motorer og landbrugsmaskiner.

Små kommercielle faciliteter

Udbredt i små kontorer, detailbutikker, tankstationer, værksteder og lagerfaciliteter til stabil kommerciel elforsyning.

Let industrielle applikationer

Anvendes på små fabrikker, forarbejdningsværksteder og vedligeholdelsesfaciliteter med moderat strømbehov.

Midlertidige strømforsyningsprojekter

Almindelig på byggepladser og midlertidige udendørs ingeniørprojekter, der kræver fleksibel og pålidelig strømfordeling.

Lad os gå igennem, hvordan GUANGBIAN faktisk bygger en.

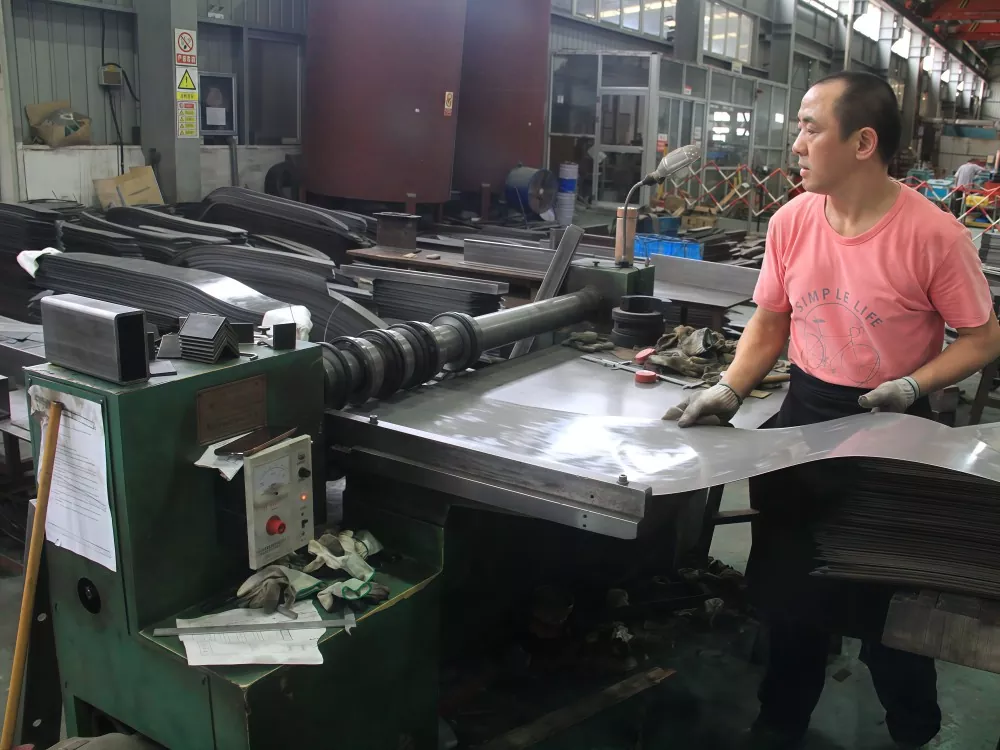

Trin 1: Kernefabrikation

Kernen starter med kornorienteret siliciumstål. Fantastiske magnetiske egenskaber, men det er skørt - du kan ikke stemple det som almindeligt stål.

Vi skærer arkene til bestemte dimensioner, og stabler dem derefter lag for lag på specialudstyr. Hvert lags samlinger er forskudt fra det nedenunder, hvilket holder luftspalter i den magnetiske bane på et minimum. Når vi når måltykkelsen, bliver hele stakken klemt fast og vakuumimprægneret for at låse alt på plads.

Transformatorfremstillingsprocessen afhænger af dette trin. Stabelfaktor, overfladeplanhed, spændetryk – gå glip af nogen af ​​disse, og tab uden belastning vil løbe over spec.

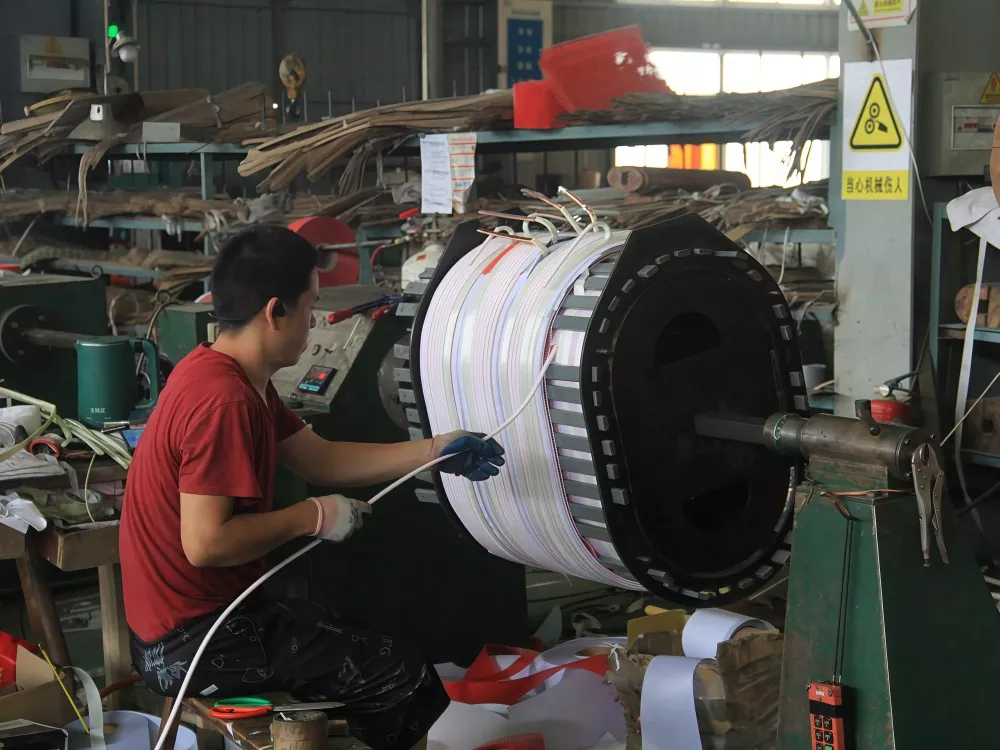

Trin 2: Vikling

Det er her, det bliver kritisk. Den snoede butik kører med kontrolleret temperatur og luftfugtighed. Operatører sidder ved viklemaskiner og fører kobbertråd ind på spoleformeren, drej for sving, og holder den jævn og stram.

GUANGBIANs 37,5 kva polmonterede transformer bruger ren kobbervikling - ikke aluminium. Vi fremstiller disse på vores fabrik i Kina, og hver detalje betyder noget: trådmåler, antal vindinger, lagmønster. Vinden er for løs, spolen mangler mekanisk styrke. Vind for tæt, du knuser isoleringen.

Når spolen er viklet, gennemgår den vakuumimprægnering. Isolerende lak siver ind i hvert mellemrum, låser vindingerne på plads og giver viklingen både dielektrisk styrke og bedre varmeafledning.

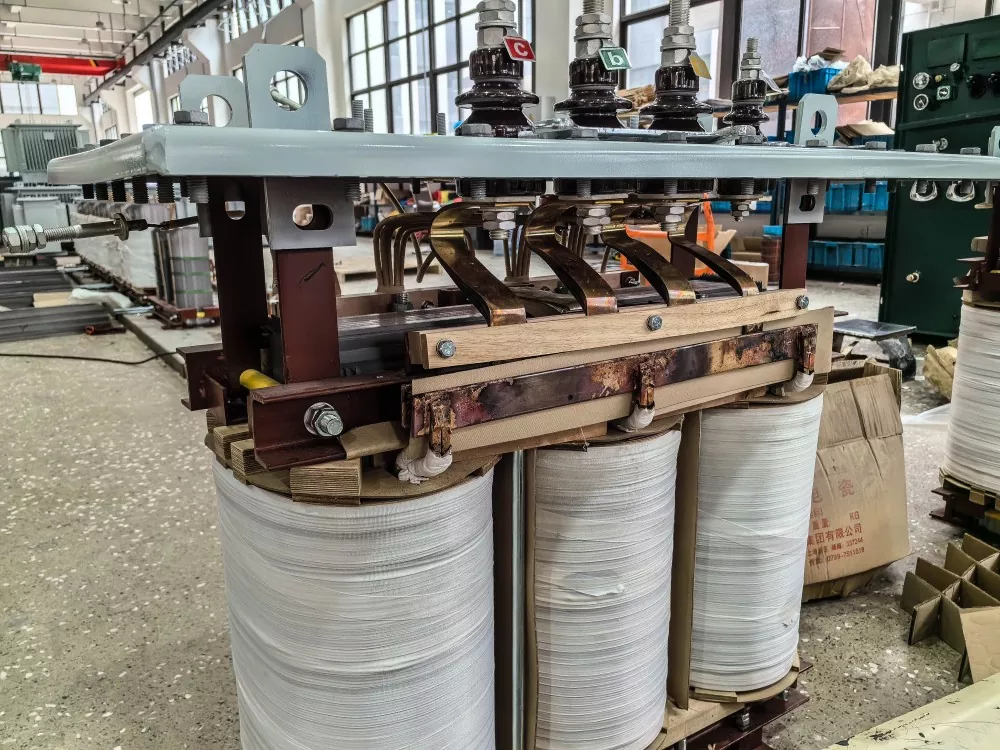

Trin 3: Kerne- og spolesamling

Sårspolerne glider på kernebenene. Isoleringsafstandsstykker går ind, ledninger tilsluttes, og hele den aktive del tager form. Afstande mellem viklingerne skal opfylde standarden – ingen genveje her.

Når den er samlet, gennemgår den aktive del transformerfabrikstest med det samme: modstår spændingstest og DC-modstandsmåling. Alt, der er off, selv lidt, bliver fanget på dette stadium.

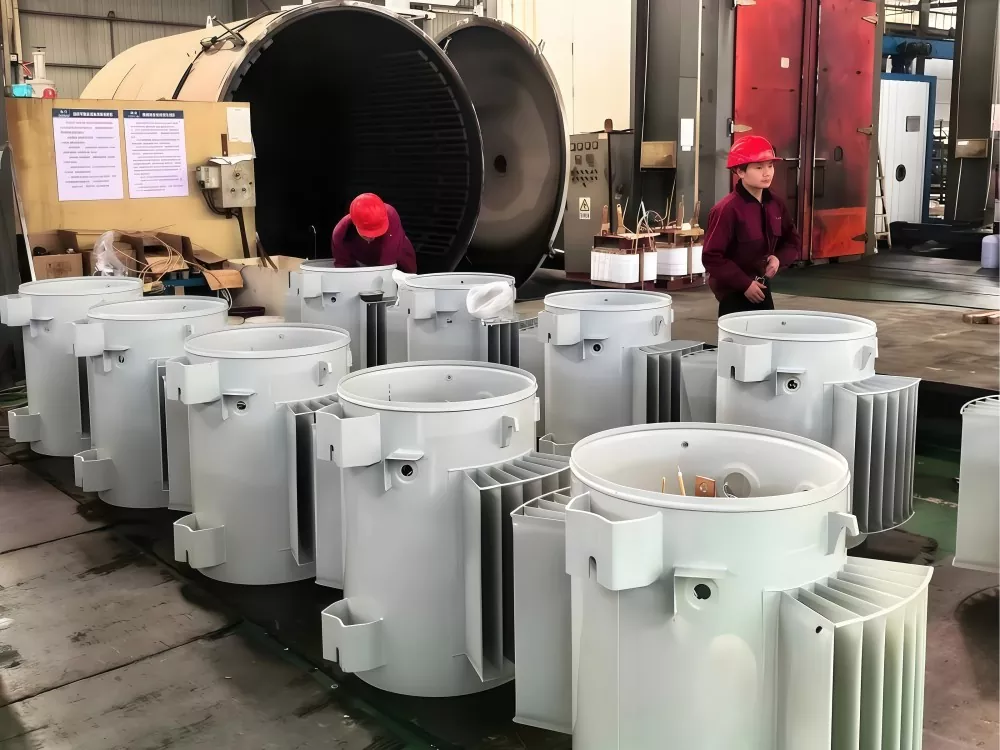

Trin 4: Tankmontage

Består den aktive del inspektion? Den bliver sænket ned i tanken. Tanken er transformatorens skal - fyldt med isolerende olie, der fungerer dobbelt: dielektrisk barriere og kølevæske.

Vi bruger mineralsk isoleringsolie af høj kvalitet hos GUANGBIAN. Dehydreret og afgasset før den går i. Selve tanken er svejset konstruktion, og hver svejsesøm bliver røntgeninspiceret. Ingen utætheder tilladt.

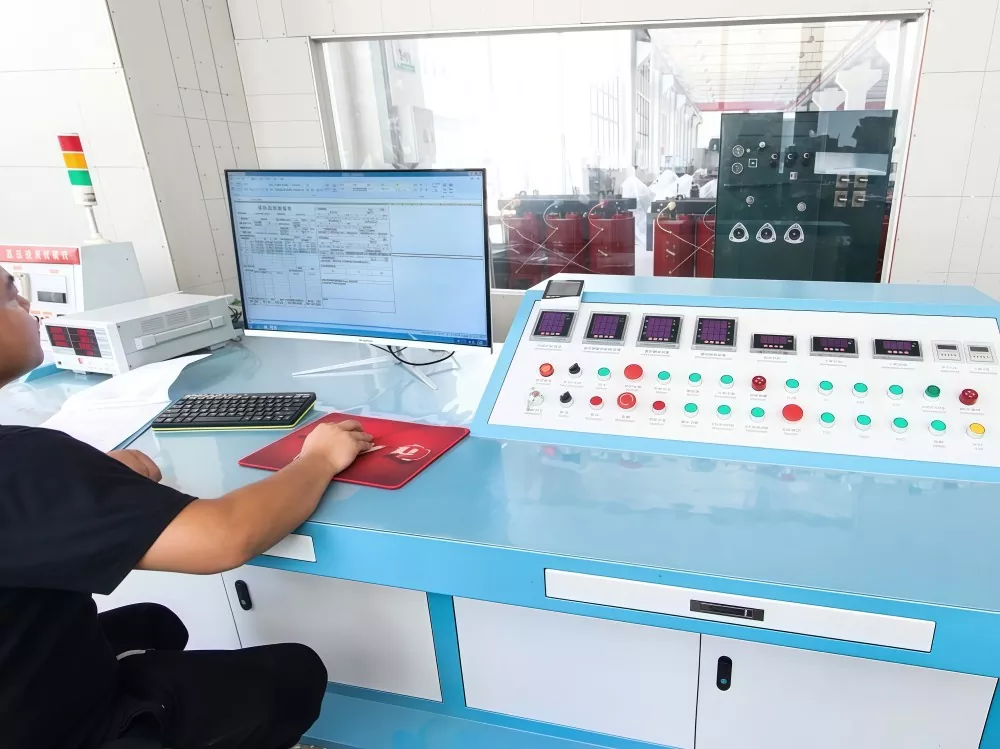

Trin 5: Afsluttende test

Før en enhed forlader fabrikken, kører den gennem en fuld testrutine:

No-load test: Vi tænder for den uden noget tilsluttet på den sekundære side. Strøm- og tabsaflæsninger fortæller os, om kernen opfører sig. På en 37,5 kva polmonteret transformer skal tomgangstab være ≤113W eller derunder.

Belastningstest: Sæt fuld nominel belastning på den og se tallene. Belastningstab forbliver på ≤413W, og temperaturstigningen går ikke over 65°C.

Modstå spændingstest: 21kV ved strømfrekvens på HV-viklingen i et helt minut. 10kV på LV-siden. Hvis isoleringen holder, går vi videre.

Impulsspændingstest: En 60kV spids rammer den primære, 30kV rammer den sekundære. Dette fortæller dig, om kobberviklingstransformatoren kunne klare en rigtig lynbegivenhed.

Isoleringsolietest: Nedbrudsspænding, fugtindhold, dissipationsfaktor - hver enkelt skal bestå.

Er hver test klar? Så – og først da – får den fabriksmærket.

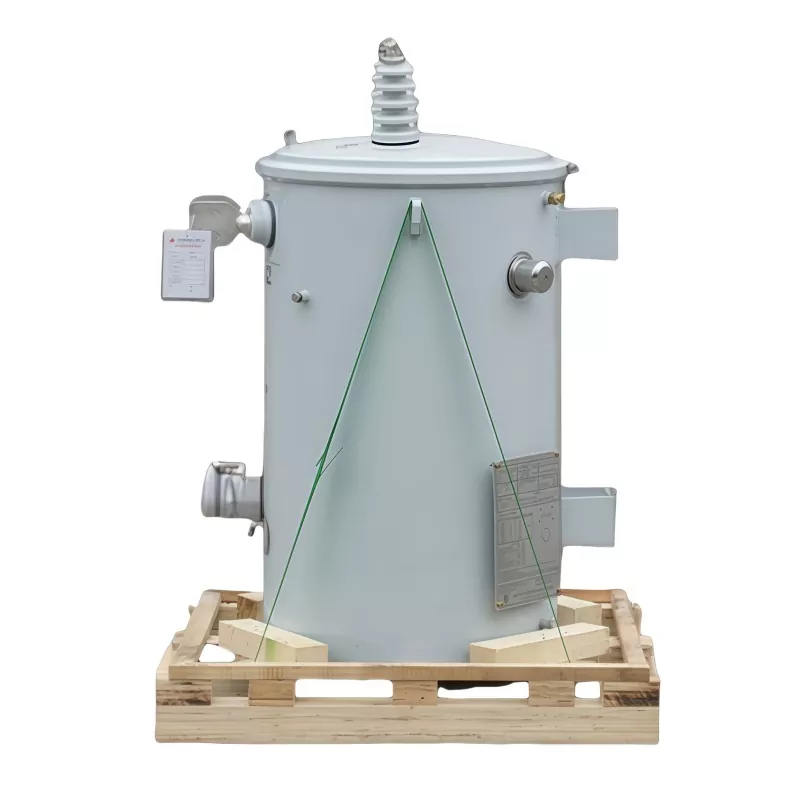

Trin 6: Pakning og forsendelse

Bestået alle prøver? Transformatoren får et fugttæt dæksel, spændt fast på en træpalle og klar til forsendelse. Hver GUANGBIAN-enhed har et unikt serienummer – synligt på typeskiltet og basen. Spor det nummer, og du vil finde produktionsdatoen, testregistreringer, selv hvilken batch af råvarer der gik ind i det.

Nu får du billedet. En 37,5KVA stangmonteret transformer er ikke kun metal og ledning smidt sammen. Transformatorfremstillingsprocessen involverer ægte håndværk, og rigtige mennesker er opmærksomme ved hvert trin. Pris betyder noget, men produktionsevne og kvalitetskontrol betyder mere.

Hvorfor bruge en stangmonteret transformer?

Sammenlignet med jordmonterede transformere tilbyder polmonterede transformere flere væsentlige fordele:

Pladsbesparende installation

Installeret på brugsstænger, hvilket eliminerer behovet for jordplads eller dedikerede transformerrum.

Lavere infrastrukturomkostninger

Reducerer byggeomkostningerne ved at undgå behovet for fundamenter, indhegninger eller yderligere anlægsarbejder.

Effektiv til landdistriktsdistribution

Meget velegnet til landdistrikter og fjerntliggende områder, hvor overhead distributionsnet er almindeligt anvendt.

Nem adgang til vedligeholdelse

Monteret i en bekvem højde til inspektion, vedligeholdelse og udskiftning, hvilket reducerer nedetiden.

Forbedret sikkerhed

Forhøjet installation reducerer risikoen for utilsigtet kontakt, hærværk og miljøskader.

Pålidelig udendørs drift

Designet med vejrbestandige og korrosionsbestandige funktioner til langsigtet udendørs ydeevne.

Perfekt til overliggende strømnetværk

Udbredt i overhead distributionssystemer som en omkostningseffektiv og effektiv strømløsning.

Vil du selv se det? GUANGBIAN fremstiller på vores fabrik i Kina, og vi glæder os over fabriksbesøg. Ræk ud for at planlægge en tur.
