SWER Enkeltpolet Transformer

SWER Single Pole Mounted Transformer fra Zhejiang Guangbian Electric Power Technology Co., Ltd er en højeffektiv distributionsløsning designet til Single Wire Earth Return (SWER) landlige og fjerntliggende strømsystemer. Med over 20 års ekspertise i transformerproduktion og fuld overensstemmelse med globale standarder, leverer Guangbian stabil, sikker og omkostningseffektiv spændingskonvertering til miljøer uden for nettet og svage net.

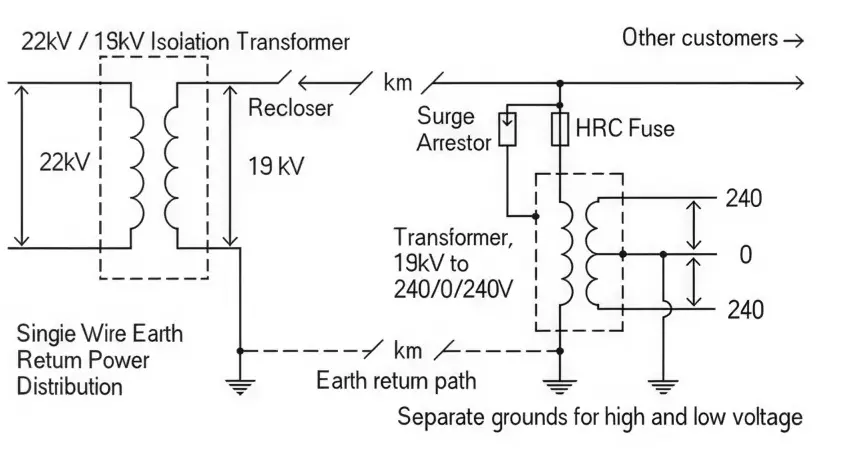

Hvad er en SWER enkeltpolet transformer?

En SWER Single Pole Mounted Transformer er en specialiseret polmonteret distributionstransformator, der bruges i enkelt-leder jordretursystemer, typisk indsat i landdistrikternes elektrificeringsprojekter, hvor traditionel trefaset infrastruktur ikke er tilgængelig.

Det reducerer effektivt mellemspændingsdistributionseffekten til brugbar lavspænding til bolig-, landbrugs- og små industrielle applikationer.

Det er meget udbredt i fjernnet på grund af dets:

● Forenklet installationsstruktur

● Reducerede infrastrukturomkostninger

● Høj effektivitet i langdistancedistribution

● Stærk tilpasningsevne i landlige terræner

Hvad gør denne SWER-transformer anderledes?

De fleste standardtransformatorer er ikke designet med SWER-driftsprincipper i tankerne. Resultatet? For tidligt isolationsnedbrud, spændingsustabilitet, mislykkede inspektioner og drastisk forkortet levetid. GUANGBIAN konstruerede denne enhed specifikt til kravene fra SWER-netværk - eliminerer disse smertepunkter fra bunden.

Hvad adskiller denne enhed?

Winding Design Tunet til SWER Duty:

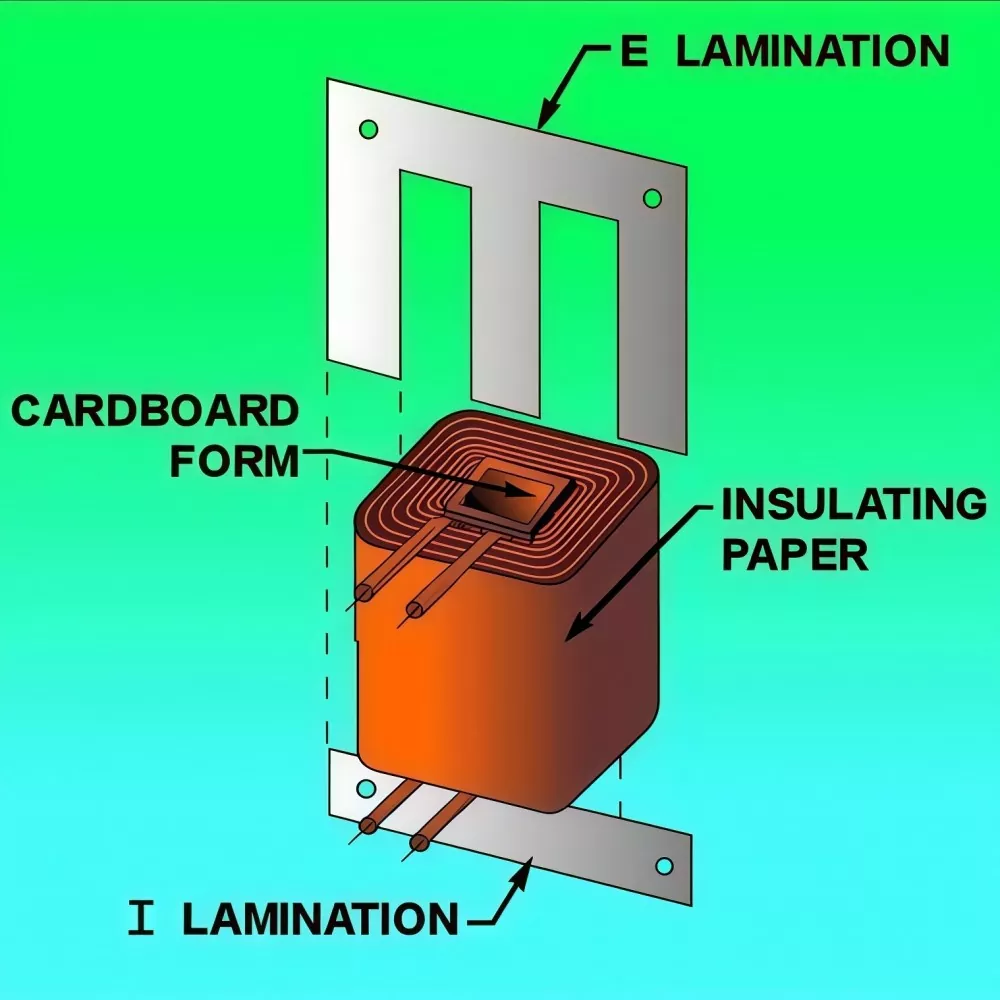

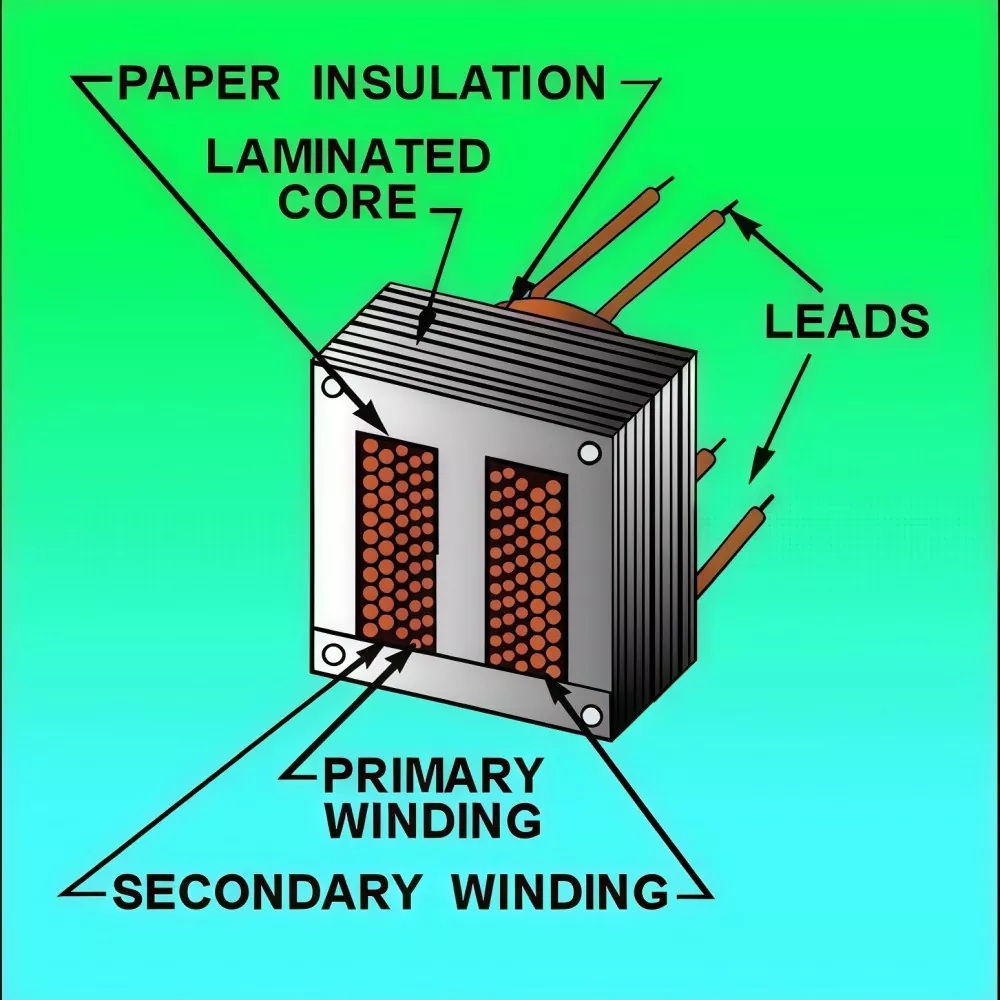

Viklingen af ​​SWER Single Pole Mounted Transformer er optimeret til SWER-specifikke spændingsforhold i stedet for at bruge en ensartet isoleringsstruktur.

Gradientisoleringsdesign fra A-terminal (linje) til X-terminal (jord)

En terminal forstærket til kontinuerlig spændingsspænding

Progressiv isolering afstemt med faktiske viklingsspændingsniveauer

X terminal forstærket til direkte pol jordforbindelse

Bygget til asymmetriske SWER spændingsforhold, i modsætning til standard transformere

Dette design forbedrer pålideligheden og isoleringssikkerheden i SWER-distributionssystemer på landet.

Traditionelle enfasede transformere bruger ensartet semi-isolering på tværs af begge terminaler. I SWER-drift betyder dette, at isoleringsspændingen i det væsentlige fordobles - og fejl opstår typisk inden for 3-5 år. GUANGBIANs dedikerede tilgang holder isolationsspændingen inden for designgrænserne i hele transformatorens fulde levetid.

Hvordan jordforbindelsen holder spændingen stabil?

● Overdimensioneret jordingsterminaltværsnit reducerer jordvejsmodstanden og forbedrer strømmens returstabilitet

● Lavere modstand hjælper med at forhindre løs forbindelsesrisici og lokal overophedning

● Sikrer en stabil lukket sløjfe SWER strømvej med udgangsspændingsudsving inden for ±2 %

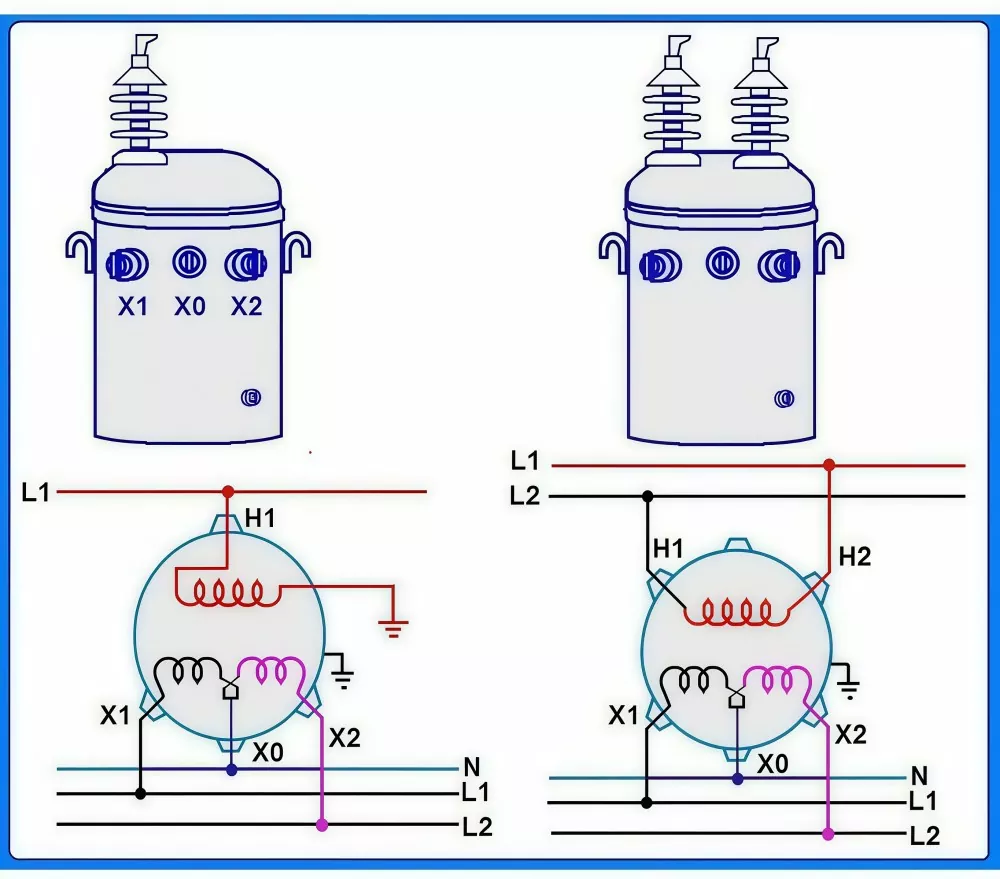

● Viklinger følger IEC A/X terminalmærkningsstandarder, hvilket forhindrer ledningsfejl såsom omvendt polaritet og sikrer korrekt SWER-installation

Langdistancespændingsregulering:

● Udstyret med en 5-positions ubelastet trinkobler (18kV–20kV område)

● Kompenserer for spændingsfald over lange SWER-fordelingsledninger

● Opretholder stabilt 240V output fra start til slut af linjen

● Alle tapindstillinger er fabrikskalibrerede i henhold til IEC-nøjagtighedsstandarder

Dette sikrer ensartet ydeevne og beskyttelse af downstream-udstyr i langdistance-strømnetværk på landet.

Hvordan holder den sig under hårde forhold?

Det olie-nedsænkede forseglede hus holder vand og støv ude, håndterer temperaturudsving og trækker på skuldrene fra UV-eksponering. Den løber fra -40°C hele vejen op til +55°C - så højhøjde plateauer, åbne græsgange, skovklædte områder og ørkenlejligheder falder alle inden for dets betjeningsvindue uden nogen særlige modifikationer.

ONAN-køling – en forkortelse for olie naturlig luft naturlig – er afhængig af ingen blæsere, ingen pumper, intet der roterer eller slides. Efter at den er boltet til stangen, passer den stort set sig selv. For besætninger, der arbejder timer væk fra den nærmeste servicelastbil, betyder det langt lavere vedligeholdelsesomkostninger i enhedens levetid.

Opfylder internationale standarder

Hver enhed er designet, bygget og testet i henhold til IEC 60076 – den globalt anerkendte standard for krafttransformatorer. Papirarbejde og sporbarhed er på plads fra fabriksgulvet.

Fuldstændige fabrikstestrapporter følger med hver transformer - nyttigt, når du byder på projekter eller skal klare en inspektion.

SWER-systemer ser enfasede jordfejl anderledes end standardnet. Denne transformer er vurderet til at tage 20 gange sin nominelle strøm i hele 2 sekunder under disse fejlforhold - når den er parret med standard linjebeskyttelse, fjerner den fejl hurtigt og holder skader ude af udstyret.

Hvor bliver det brugt?

SWER Single Pole Mounted Transformer er ideel til lavpris, langdistance landdistrikter og fjernstrømforsyning:

● elektrificering af landdistrikter: Forsyning af isolerede hjem med op til ~70 % lavere anlægsomkostninger i forhold til konventionelle systemer

● Fjernbemandede steder: teletårne, vejrstationer, skov-/brandovervågningspunkter, grænseposter

● Agriculture: irrigation pumps, livestock systems, greenhouses, and scattered farm equipment

● Konstruktions- og minelejre: midlertidig strøm til motorveje, jernbaner og minedrift før udvidelse af nettet

● Øer og faciliteter uden for nettet: små feriesteder, rangerstationer og fjerntliggende turistinfrastruktur

En praktisk løsning til områder, hvor udvidelse af konventionelle trefasede netværk ikke er omkostningseffektiv.

Hvorfor GUANGBIAN SWER-enhed yder bedre?

Standardtransformatorer kæmper ofte i SWER-systemer, hvilket fører til isolationsbelastning, spændingsustabilitet og højere vedligeholdelsesbehov.

The GUANGBIAN SWER Single Pole Mounted Transformer is engineered specifically for SWER operation:

● Specialbygget viklings- og isoleringsdesign til SWER-forhold

● Optimeret jordstruktur for stabil returstrøm

● Forbedret spændingsstabilitet og systempålidelighed

● Reducerede vedligeholdelsesproblemer og længere levetid

● Nemmere overholdelse af inspektionskrav

● Designet til SWER-applikationer i den virkelige verden, ikke tilpasset fra konventionelle transformermodeller.

Globale standarder og kvalitetssikring

Zhejiang Guangbian Electric Power Technology Co., Ltd har bygget et stærkt teknisk fundament siden 2004, der har udviklet sig fra en indenlandsk transformerproducent til en global leverandør.

Nøglefordele omfatter:

● 20+ års erfaring med transformatoringeniør

● Certificeret ingeniørteam med international standardekspertise

● Multi-workshop produktionssystem, der sikrer fuld processporbarhed

● Kontinuerlig forbedring af design, effektivitet og overholdelse af sikkerhedskrav

● Uafhængig eksportvirksomhed etableret i 2020

Dette sikrer, at alle SWER enkeltpolede transformatorer lever op til globale forventninger til pålidelighed og sikkerhed.
