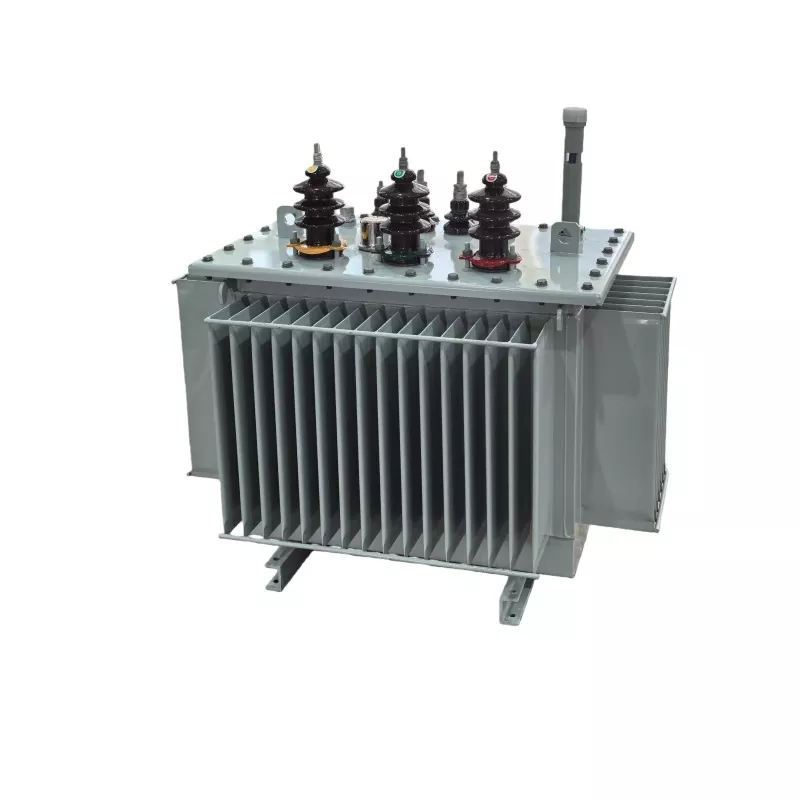

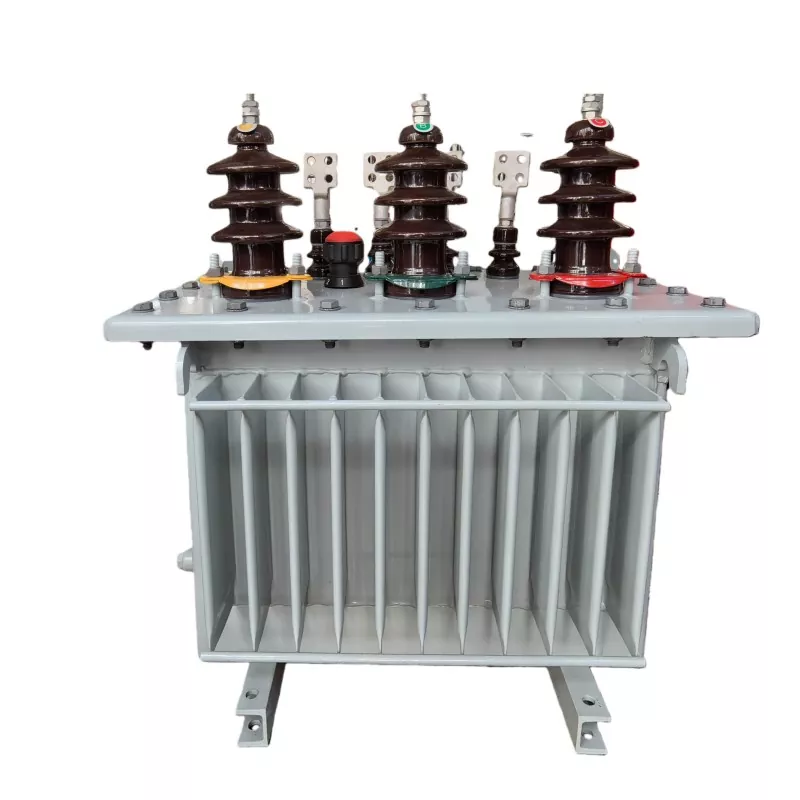

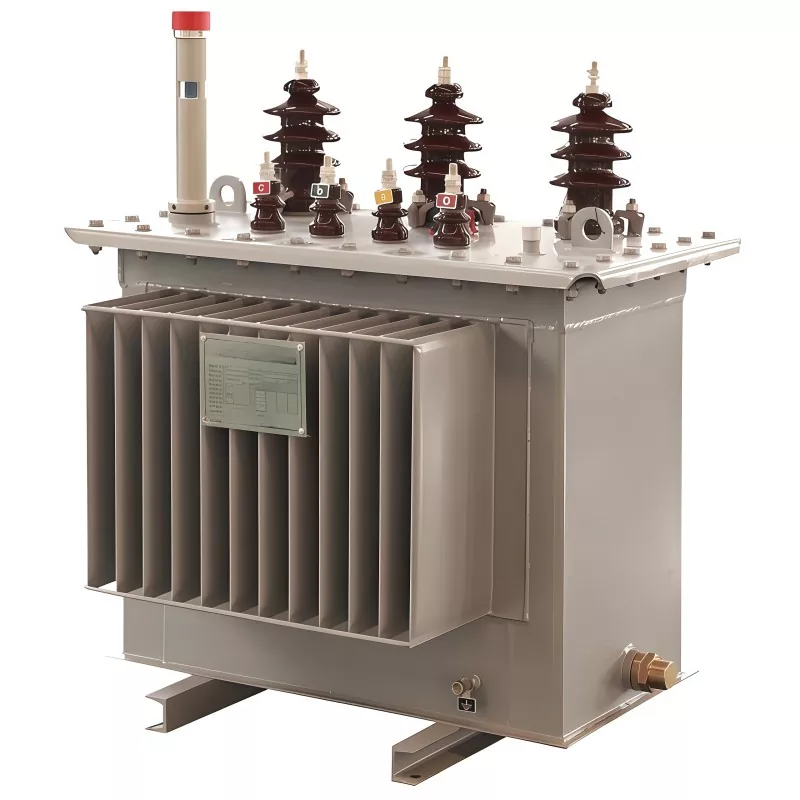

100KVA 11KV Olie nedsænket transformer

100KVA 11KV Oil Immersed Transformer er en mellemspændingsdistributionstransformator designet til at sænke 11kV primærspænding til lavspændingsniveauer (almindeligvis 400V / 415V / 0,4kV) til industrielle, kommercielle og offentlige strømdistributionssystemer.

Den bruger mineralsk isoleringsolie som både et kølende og isolerende medium, hvilket sikrer stabil termisk ydeevne og høj dielektrisk styrke under kontinuerlige belastningsforhold.

Ansøgningssag

Den 100KVA 11KV Oil Immersed Transformer produceret af GUANGBIAN blev for nylig indsat af en afrikansk kunde for at erstatte en defekt transformer, der oplevede kortslutningsskader i et lokalt strømdistributionssystem.

I dette projekt brugte den originale transformer aluminiumsviklinger, som blev valgt af omkostningsbesparende årsager. Men på grund af ustabile netforhold og hyppige spændingsudsving på brugersiden, blev transformeren gentagne gange udsat for overbelastning og kortslutningsbelastning, hvilket førte til overdreven opvarmning og eventuel viklingsfejl.

Kobber vs aluminium viklinger til 100KVA transformer

Til 100KVA distributionstransformatoren leverer GUANGBIAN både:

● Mulighed for kobbervikling

● Mulighed for vikling af aluminium

Mens aluminiumsviklinger tilbyder en lavere startomkostning, er deres termiske udholdenhed og mekaniske styrke relativt lavere sammenlignet med kobberviklinger.

I ustabile strømmiljøer - såsom:

● Hyppige spændingsudsving

● Høje startstrømforhold

● Gentagne kortslutningshændelser

aluminiumsviklinger er mere tilbøjelige til:

● Overophedning under overbelastningsforhold

● Nedbrydning af isolering

● Reduceret levetid i barske netapplikationer

Omkostning vs. pålidelighed

Selvom aluminiumsviklingstransformatorer har en lavere indledende købspris, viser virkelige applikationer, at i ustabile netmiljøer kan de samlede livscyklusomkostninger stige på grund af:

● Vedligeholdelseskrav

● Uventede fejl

● Udskiftningsomkostninger

Derfor bør materialevalg baseres på faktiske driftsforhold frem for startpris alene, for at sikre langsigtet systemstabilitet og reducere uplanlagt nedetid.

Teknisk dokument

Driftsmiljø

Temperaturforhold:

Langsigtet driftsomgivelsestemperatur: -25 ℃ ~ +45 ℃.

Maksimal driftstemperatur: Ikke over +50 ℃.

Opbevarings- og transporttemperatur:

-40℃ ~ +60℃.

Luftfugtighedsforhold:

Relativ luftfugtighed: ≤95 % ved 25 ℃

Højdekrav:

Nominel højdetilpasningsområde: ≤1000 meter

Teknisk positionering vs konkurrenter

Olie-nedsænket vs tør-type transformer

Olie-nedsænkede transformatorer er mere velegnede til tunge, udendørs og lang levetid applikationer.

Sammenlignet med lavere standarder (S9 / S11 / S13 serie trend)

● S9: Højere tab, forældet effektivitetsstandard

● S11: Baseline moderne effektivitet

● S13: Lavt tab, højeffektivt design (foretrukket på eksportmarkeder)

En 100KVA-transformer designet med S13-kerneteknologi kan reducere tab uden belastning med 15-30 % sammenlignet med S11, hvilket forbedrer ROI i forhold til langsigtet drift.

Konkurrentpositionering på markedsniveau

Sammenlignet med generiske producenter:

● Bedre tabskontrol (optimering uden belastning + belastningstab)

● Stærkere kortslutningsmodstandsevne

● Forbedret tætningsteknologi (forebyggelse af olielækage)

● Bedre overholdelsesdokumentation for eksportmarkeder

Vores fabrik

Pladeværksted

Folieopviklingsværksted

Snoet værksted

Slyngeovn værksted

Transformer montage værksted

Transformer idriftsættelse værksted

FAQ

Q1: Hvad er levetiden for en 100KVA olienedsænket transformer?

Typisk 20-30 år, afhængig af belastningsforhold, vedligeholdelse og installationsmiljø.

Q2: Kan det bruges udendørs?

Ja. Olie-nedsænkede transformatorer er specielt designet til udendørs transformerstationer og barske miljøer.

Q3: Hvilken vedligeholdelse er påkrævet?

● Regelmæssig oliestandsinspektion

● Periodisk oliedielektrisk test

● Bøsning og tilspænding

● Temperaturovervågning

Vedligeholdelsesintervaller er normalt længere end transformere af tør type.

Q4: Hvad er forskellen mellem 11KV og 10KV transformere?

11KV er et højere systemspændingsniveau, der almindeligvis anvendes i internationale distributionsnetværk. Ydelsesprincipperne forbliver ens, men isoleringskravene er strengere.

Q5: Er det velegnet til vedvarende energiprojekter?

Ja. Det er meget udbredt i sol- og vind-reducerende distributionssystemer på grund af dets stabilitet og overbelastningstolerance.
