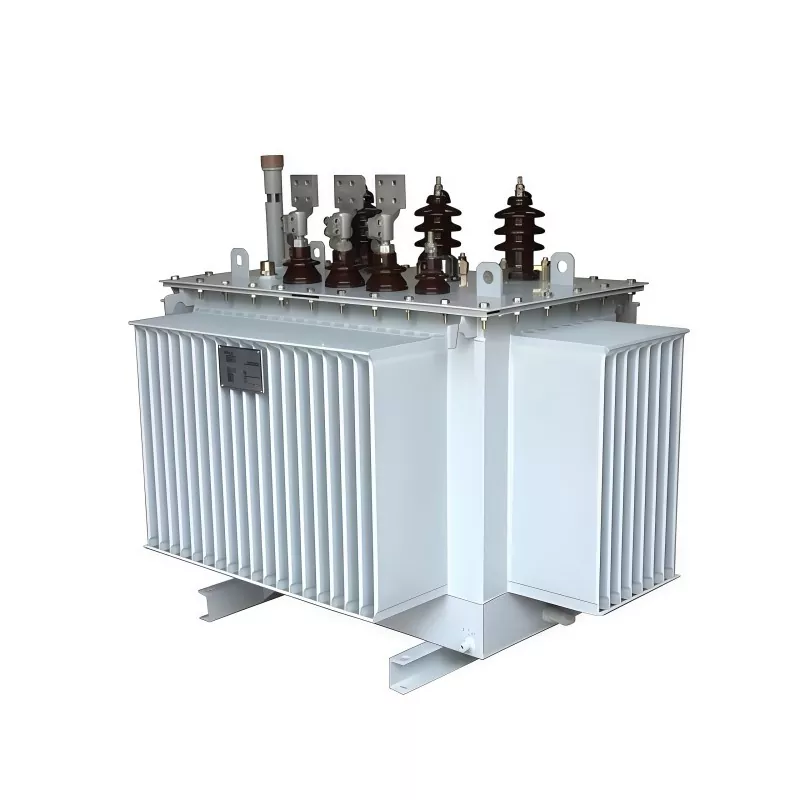

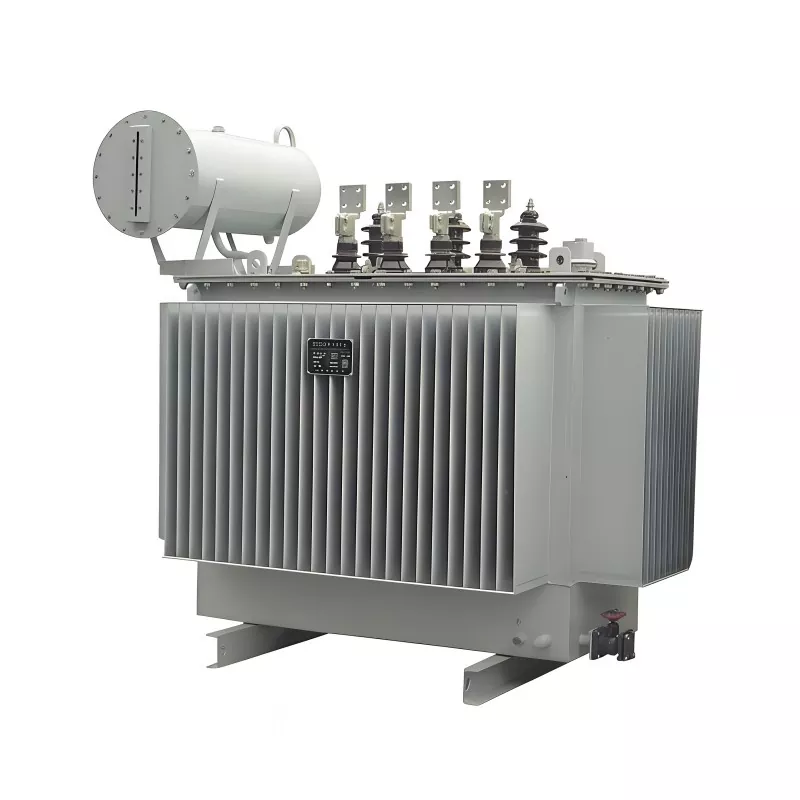

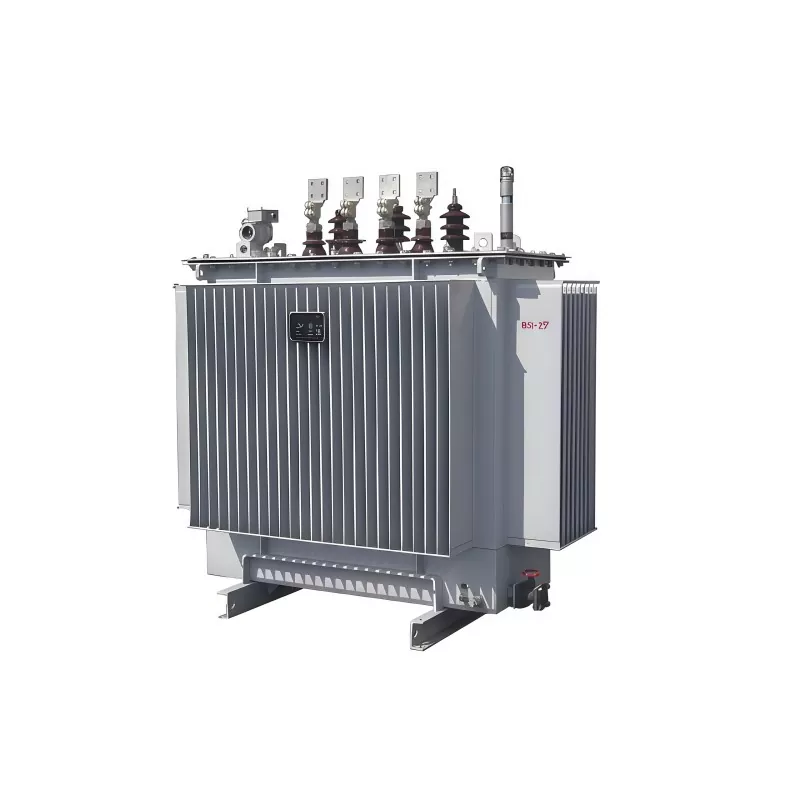

800KVA 15KV olienedsænket transformer

800kVA 15kV olienedsænket transformer er en trefaset strømfordelingstransformator designet til at sænke mellemspænding (15kV klasse) til brugbare lavspændingsniveauer til industrielle, kommercielle og forsyningsmæssige applikationer.

Den bruger transformerolie (mineralsk eller alternativ isoleringsolie) som både et isolerende og kølende medium. Olien cirkulerer naturligt for at sprede varme genereret af viklingerne, hvilket sikrer stabil ydeevne under kontinuerlige belastningsforhold.

Nøglekarakteristika omfatter:

Nominel kapacitet: 800kVA

Primær spænding: 15kV klasse (almindeligvis 13,8kV / 15kV systemer)

Kølemetode: Olie-nedsænket selvkøling (ONAN)

Høj effektivitet og lavt tab design

Stærk overbelastningsevne og lang levetid

Det er meget udbredt i strømdistributionsnetværk, hvor pålidelighed, varmeafledning og holdbarhed er afgørende.

Fabriksteststandarder

Viklemodstandstest

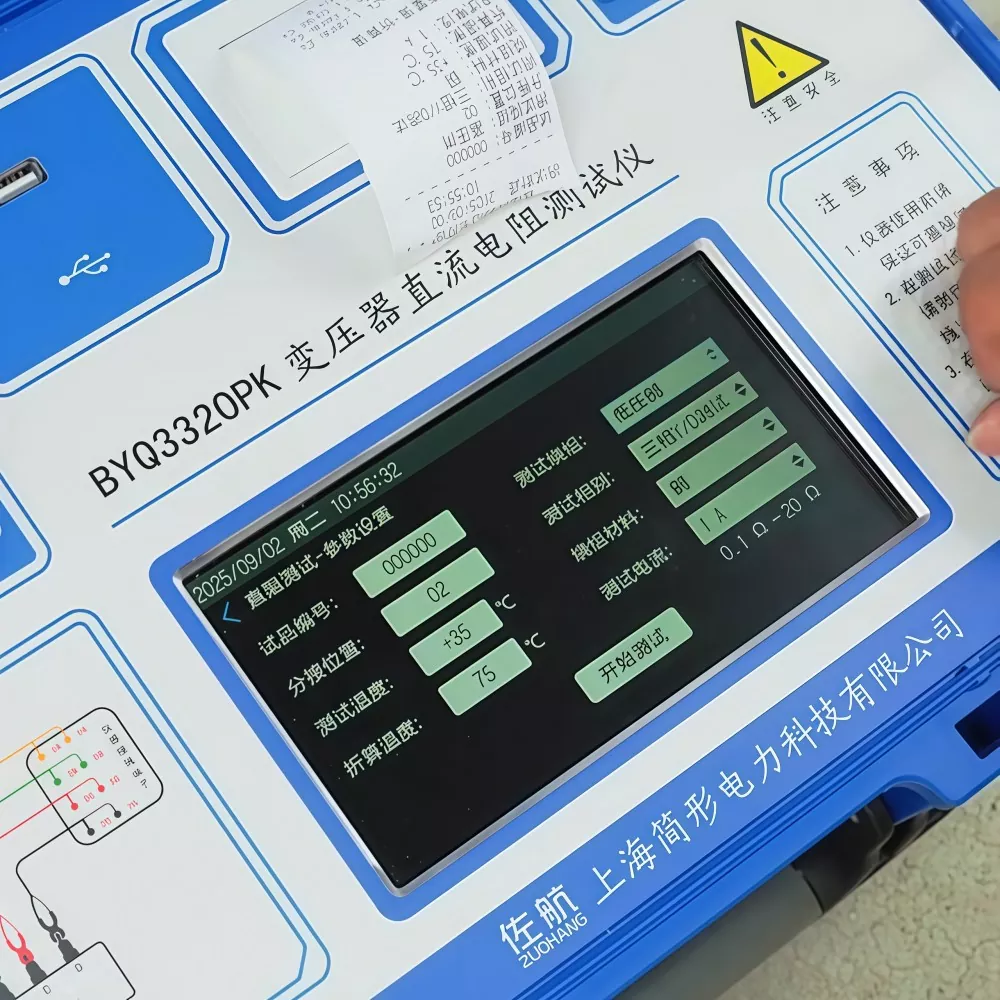

Hver enhed testes ved hjælp af en DC-modstandstester og en dobbeltarmsbro for at kontrollere viklingsmodstand. Dette sikrer, at der ikke er nogen defekter i fremstillingen eller løse forbindelser inde i den 800kVA 15kV olienedsænkede transformer.

Spændingsforhold & faseskift verifikation

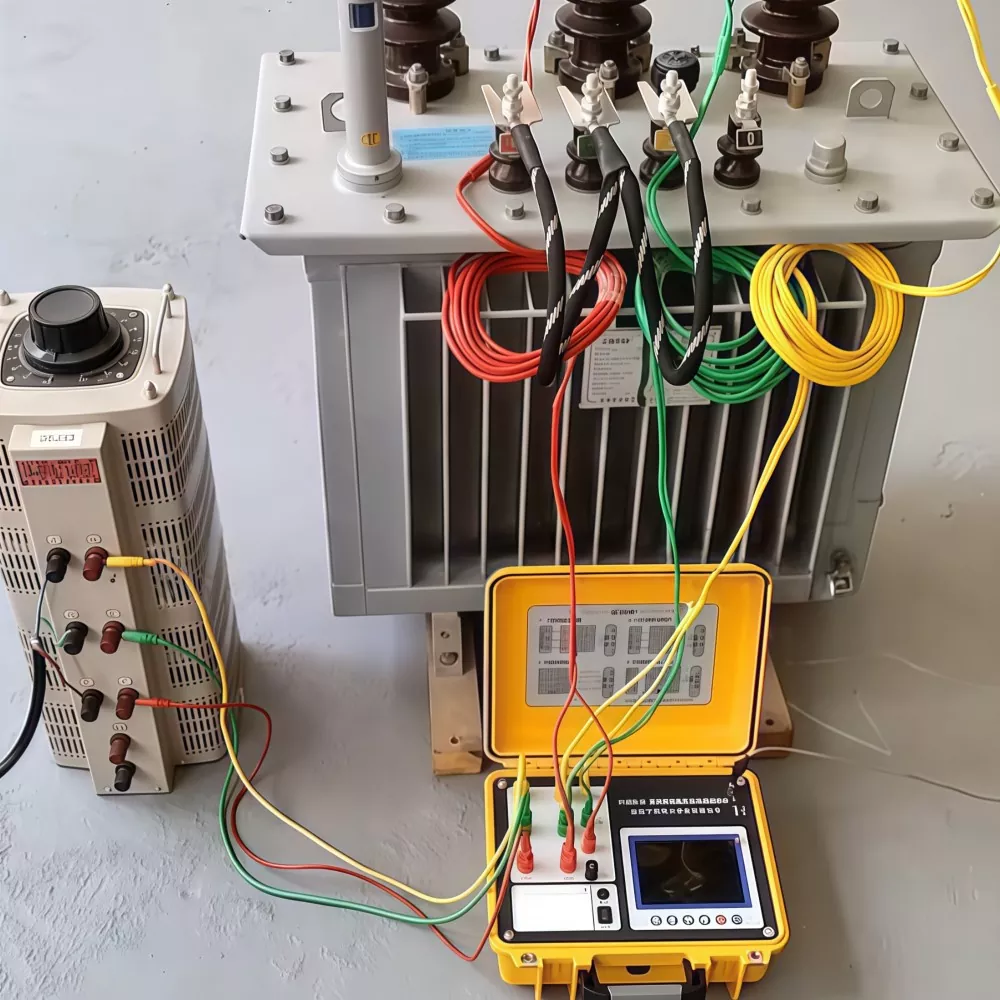

En transformerforholdstester, industriel frekvensstrømforsyning og voltmeter bruges til at bekræfte, at primære og sekundære spændingsforhold matcher designværdierne, og at vektorgruppeforbindelsen er korrekt.

Test af kortslutningsimpedans og belastningstab

Kortslutningstest udføres for at verificere impedanskarakteristika og belastningstab. Dette sikrer, at transformatorens ydeevne opfylder design- og driftskrav.

No-load Loss & No-load Current Test

Med den sekundære side åben og nominel spænding påført den primære side, måles tomgangstab og strøm for at bekræfte overensstemmelse med aftalte ydeevnedata.

Når alle test er gennemført, udsendes en fabrikstestrapport for hver enhed. Enhver ikke-overensstemmende vare omarbejdes og testes igen.

GUANGBIAN opretholder streng kvalitetskontrol for at sikre, at hver transformer forlader fabrikken fuldt testet og klar til pålidelig langtidsdrift.

GUANGBIAN Transformer Factory Test Udstyr

DC-modstandstester

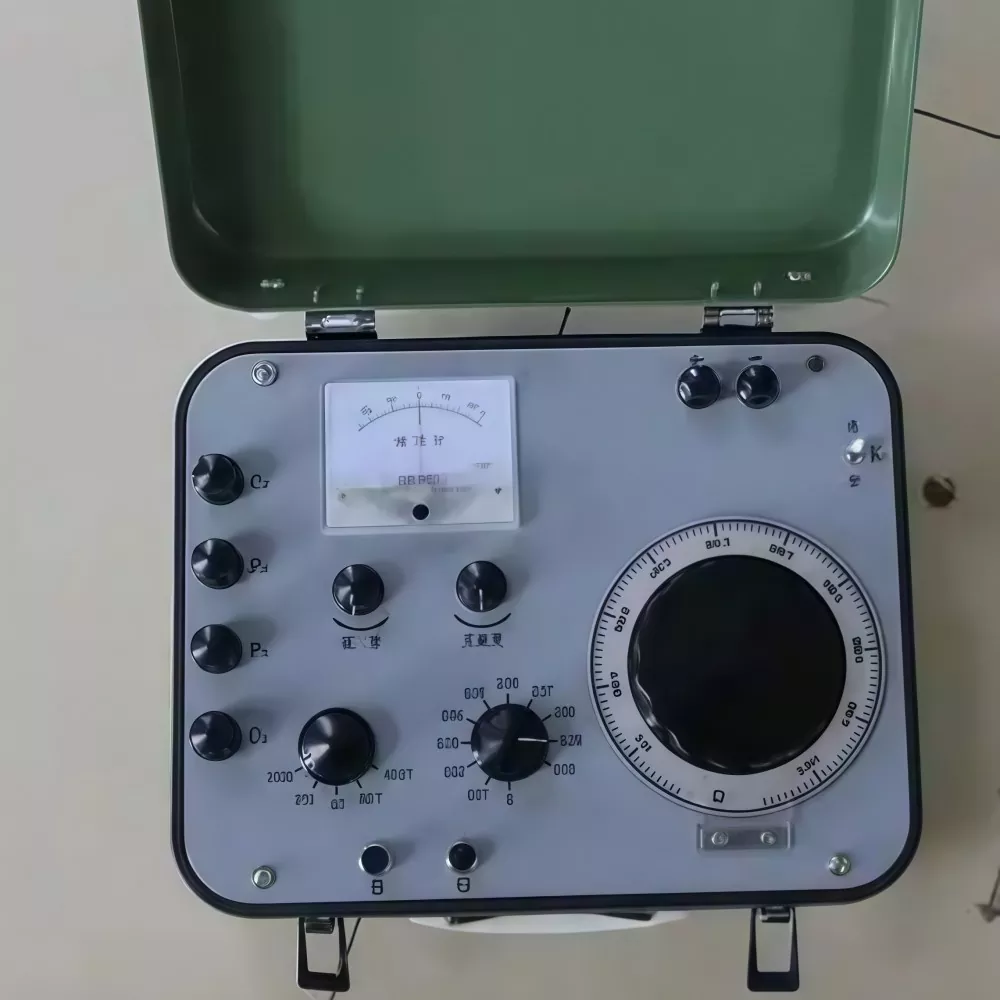

Kelvin bro

Transformatorforholdstester og justerbar strøm-frekvens spændingsregulerende strømforsyning

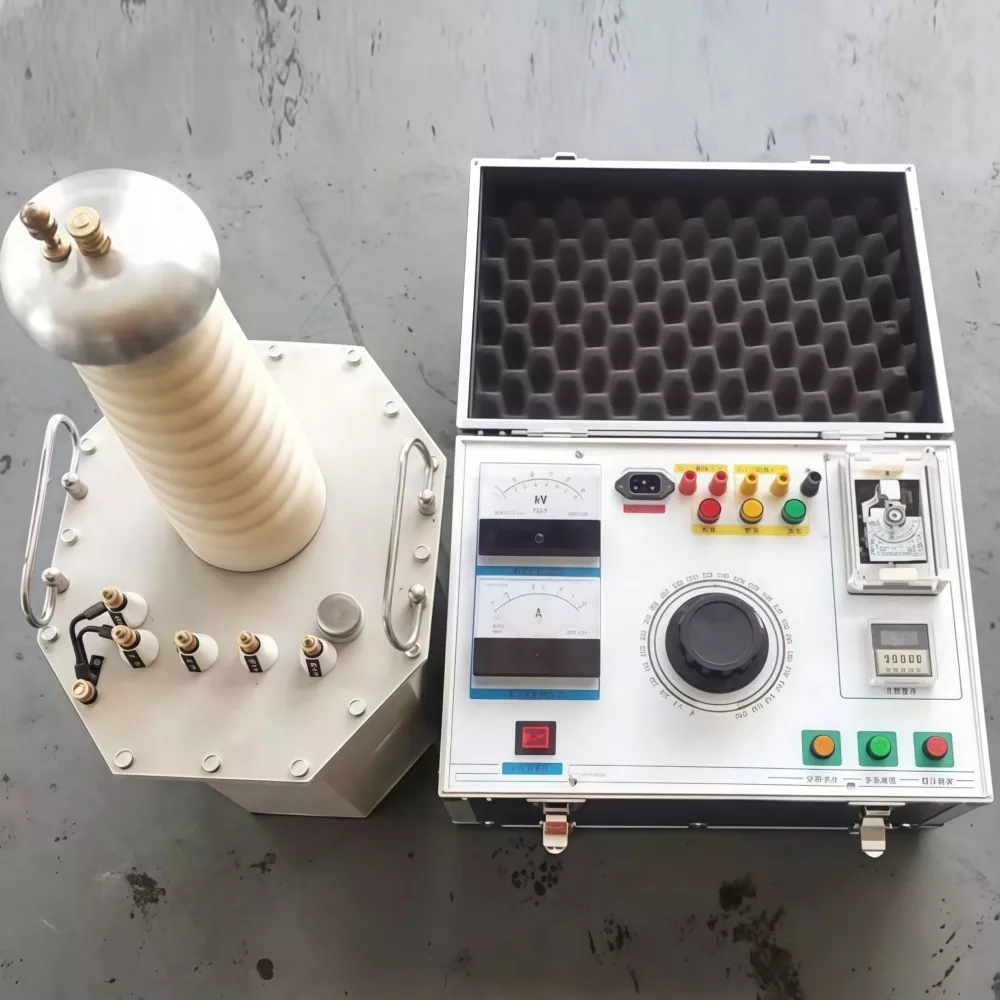

Excitationstransformator og Multi-frekvens Power Generator

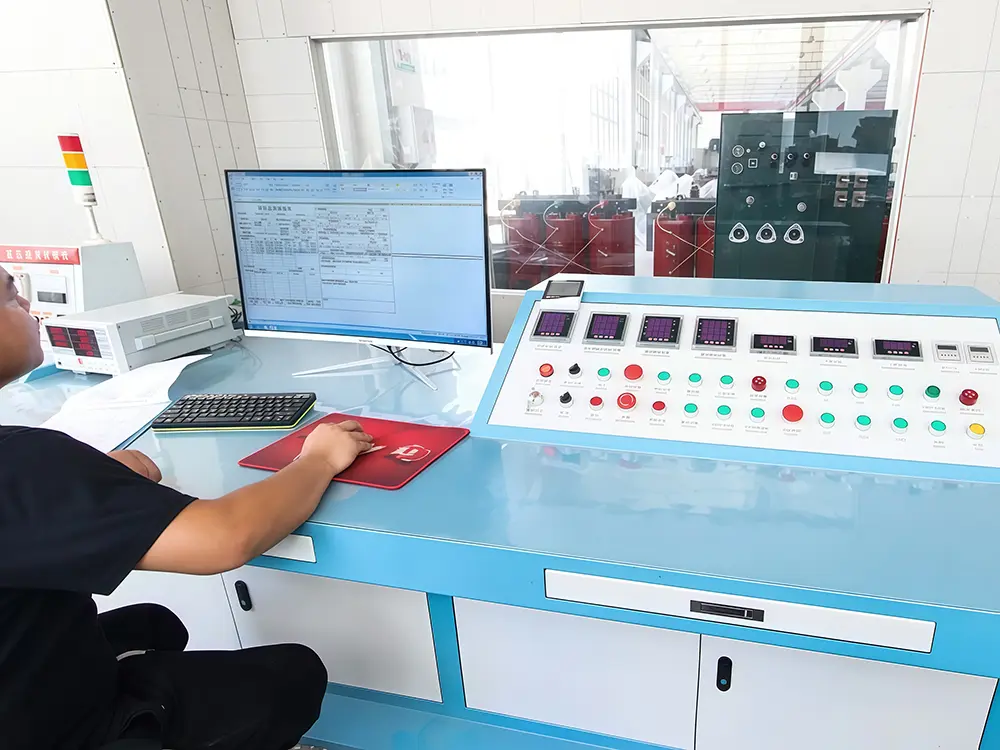

GUANGBIAN Transformer Comprehensive Testing Workshop

Teknisk dokument

Vores fabrik

Pladeværksted

Folieopviklingsværksted

Snoet værksted

Slyngeovn værksted

Transformer montage værksted

Transformer idriftsættelse værksted

FAQ

Q1: Hvad er hovedfunktionen af ​​en 800kVA 15kV transformer?

Den nedtrapper mellemspændingselektricitet (15kV-klasse) til lavspændingsniveauer, der er egnede til slutbrugerforbrug i industrielle og kommercielle systemer.

Q2: Hvorfor bruge en olie-nedsænket transformer i stedet for tør type?

Olie-nedsænkede transformatorer giver:

● Bedre varmeafledning

● Højere overbelastningskapacitet

● Længere isoleringslevetid

● Mindre driftstab under tung belastning

De foretrækkes til udendørs og højkapacitetsanvendelser.

Q3: Er denne transformer egnet til udendørs installation?

Ja. Olie-nedsænkede transformatorer er designet til udendørs brug med forseglede tanke, korrosionsbeskyttelse og vejrbestandig konstruktion.

Q4: Hvilken vedligeholdelse er påkrævet?

Rutinemæssig vedligeholdelse omfatter:

● Kontrol af olieniveau og oliekvalitet

● Test af isolationsmodstand

● Temperaturovervågning

● Bøsning og terminalinspektion

Q5: Kan den håndtere overbelastningsforhold?

Ja, kortvarig overbelastningskapacitet understøttes afhængigt af design og køleforhold, men kontinuerlig overbelastning anbefales ikke.
